WD USB转SATA图解
2011-11-21 20:16:41 来源：华军科技数据恢复
有些人可能会关注如何解决只用一个USB接口驱动器，因为WD带有USB接口的驱动器不能直接连接到数据恢复设备。
WD my passprot
现在，我们得到的方式连接到控制台的驱动器。通过以下几步可以做到..
第1步
从硬盘中取出的PCB电路板。

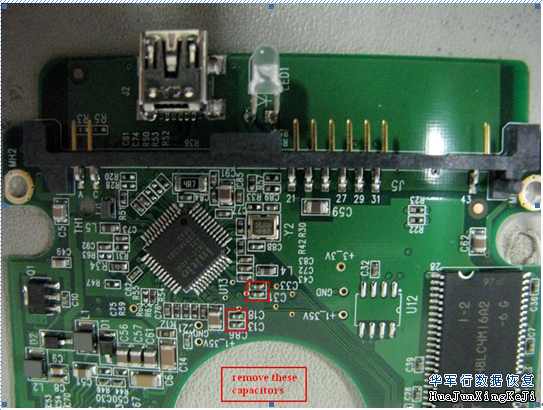

在上面的图片所示，我们需要从PCB版中拿掉这4个电容。建议用热风枪去除这几个电容。
第2步
查找SATA驱动器的SATA的数据传输接口。你不需要关心的型号，固件版本或印刷电路板数量。任何一个SATA接口的硬盘驱动器就可以了。
sata 接口 你可以从图片中，最长的3个引脚是接地引脚，其他四个引脚属于SATA数据引脚。我们需要将它们连接在一起。
第3步

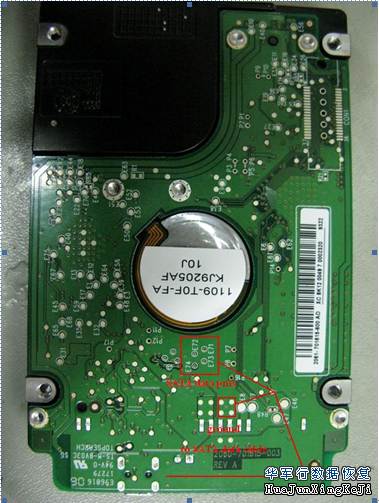

从PCB的背面，我们可以看到，引脚E71，E72，E73和E74属于SATA数据引脚。与其他四个引脚标有一个红色正方形属于接地针脚。
第4步
现在每个引脚连接到其相应的之一。
之后，您可以连接SATA接口为SATA¬IDE适配器，然后可以将数据传输正确。
