服务器阵列RAID6简介

2013-12-12 20:00:31   来源:华军科技数据恢复



       RAID6和Reed-Solomon编码

  笔者本来想写成“李德-所罗门编码”,但那样就不方便大家一边看帖子一边google了。

  Reed-Solomon编码是通讯领域中经常碰到的一个算法,已经有15年以上的历史了。

  其实很多校验算法都是通讯领域最先研究出来,然后才应用到其他领域的。前面说到的XOR算法对一组数据只能产生一个校验,搞通讯的工程师们觉得不够可靠,于是就研究出很多能对一组数据产生多个校验的算法。Reed-Solomon编码是其中应用最广泛的一个,咱们以前经常用的ADSL、xDSL、高速Modem都有采用。后来手机、卫星电视、数字电视、CD唱片、DVD、条码系统、还有……连高级点儿的服务器内存也用这个算法做校验和纠错。

  现在存储的工程师也觉得RAID5中只能容忍一颗磁盘离线不够理想,需要一种容忍多颗磁盘离线的技术,自然就会想到Reed-Solomon编码啦。把这种算法应用到存储中,就可以让N颗磁盘的空间装应用数据,M颗磁盘的空间装校验码(对一组N个数据生成M个校验,但实际上校验码是分散在所有磁盘上的),这样只要离线的磁盘不大于M颗,数据就不会丢失。

  Reed-Solomon编码理论中有一个公式:

  N + M + 1 = 2的b次方

  其中b是校验字的位数。(校验字是生成校验过程需要用的一个东东,不是最后的校验码。)举例来说,如果用8位的字节做校验字,那么M + N = 255,而RAID6是特指M = 2,这样N = 253。

  就是说,用8位字节做校验字的话,理论上一个RAID6的磁盘组可以容下253颗磁盘。

  当然啦,实际应用中,太多的磁盘一起做运算会严重影响性能,所以阵列控制器和芯片的设计者都会把磁盘组的容量限制在16颗左右。

  卖了这么多关子,实在是因为RAID6这个概念所指的意义太混乱。从功能上讲,能实现两颗磁盘掉线容错的,都叫RAID6。(至少我认识的销售们都这么认为。)但是实行这一功能的方式却有很多很多。

  Intel的P+Q RAID6,NetApp的RAID-DP,HP的RAID5-DP,还要很多实验室中的原型机都能实行这个功能。但是由于机制不同,各种所谓的RAID6,其性能表现、磁盘负载分布、错误恢复方式都完全不同。

  三、基于P+Q的RAID6

  在Intel的80333IOP芯片中,有一个新的引擎叫P+Q单元,是专门用来处理RAID6加速的。详情请查阅Intel官方网站

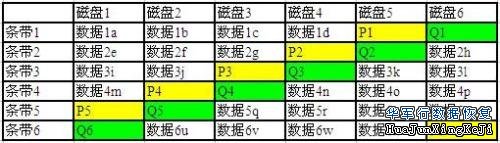

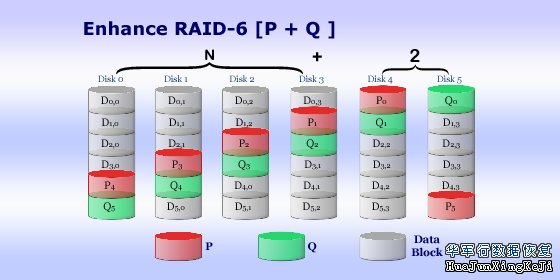

  Intel的P+Q RAID6是这样写磁盘的:





  这里每个条带中的P,跟RAID5里面的P意义完全一样,就是同一条带中除Q以外其它数据的XOR运算结果。

  而Q呢,就是理解这个技术的关键所在了。

  Q是同一条带中各数据的Galois Field进行XOR运算的结果。

  “找到条带中每个数据的GF,然后这些GF再XOR一下,就得到Q。”

  (GF是Galois Field的缩写,是法国著名数学家伽罗瓦发明的一种数学变换。)

  这个GF变换呢,就是这个淘气的伽同学当年为了逃避老师点名,而发明的一种教室换座位方法。按照这种方法,每个人都不会坐在自己的座位上,而且每个人都肯定会有座位。而且任意个同学的座位号进行XOR运算之后,仍然跑不出这个教室里的座位号。

  在Intel 80333IOP中存着两个表格,分别对应GF正向变换和反向变换。任何一个8位二进制数,都可以直接在表格中查到对应的GF变换结果。

  这两个表格分别在Intel 80333IOP研发手册的第445页和446页,不过我估计大部分人会懒得去看。也是,看了又能怎么样呢?反正Intel已经把那玩意固化到芯片里了。

  如果一颗磁盘掉线,根本不需要Q用P直接就搞定了,跟RAID5一样。

  如果两颗磁盘掉线,又分做两种情况:

  A)坏的地方有Q。这种情况跟RAID5坏一颗磁盘一样,用XOR就恢复了。

  B)坏的地方没有Q。用GF变换加XOR一起搞定。按照Intel的官方说法,是用“恢复矩阵”进行恢复。

  结合上面表格的例子,如果磁盘5和磁盘6掉线。那条带1和条带2就属于情况A;而条带3、4、5和6属于情况B。

  其实P+Q只是一种算法,Intel IOP里面的硬件加速引擎并不是必须的。有一些产品就采用了PowerPC等不含P+Q引擎的CPU,一样不耽误P+Q RAID6功能。



  GF转换表在软件里完成就是了。

       简单的说,RAID6主要是比RAID5更加安全,允许两块硬盘出现离线,阵列还可以正常运行。
