12 月 29 日，锤子科技在北京召开 Smartisan T2 发布会。 ZEALER 当晚于京东下单，在拿到 Smartisan T2 的第一时间，我们先来看下它的外观（16GB 版）。 www.sosit.com.cn

www.sosit.com.cn

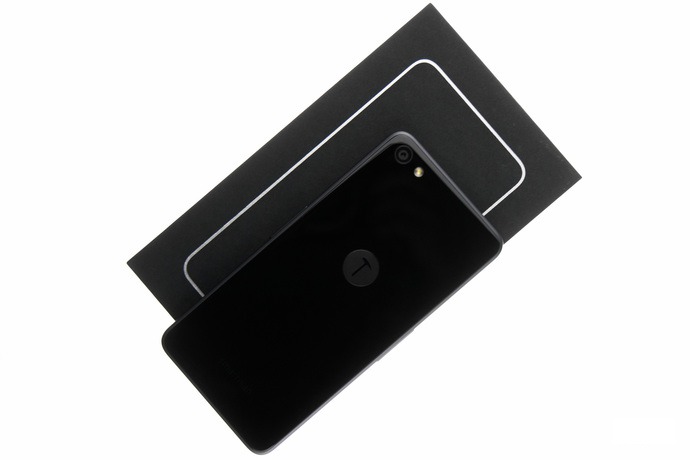

刚到手的机器。 技王数据恢复

技王数据恢复

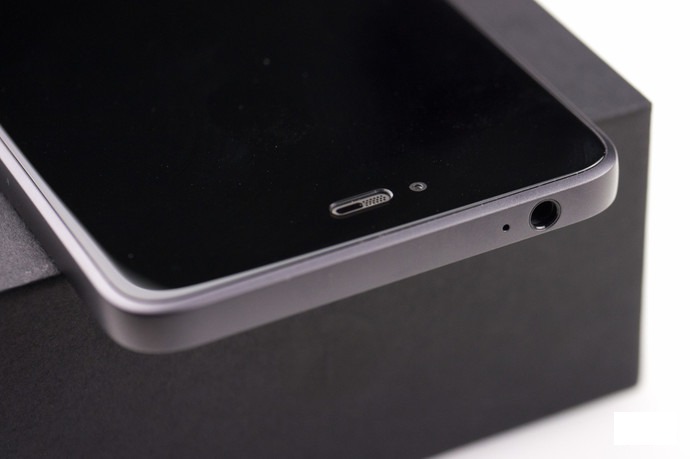

耳机孔与听筒。 技王数据恢复

底部从左到右，麦克风开孔、Micro USB 接口、喇叭开孔。

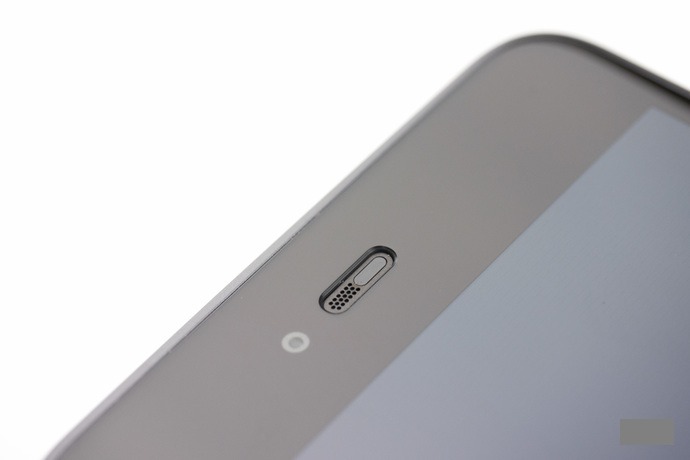

前置摄像头、听筒、光线 & 距离感应器。

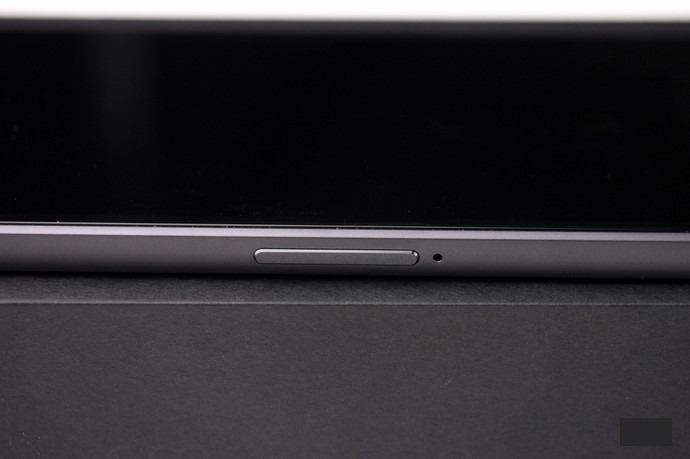

卡针孔与侧键 ＆ SIM卡槽二合一卡托。

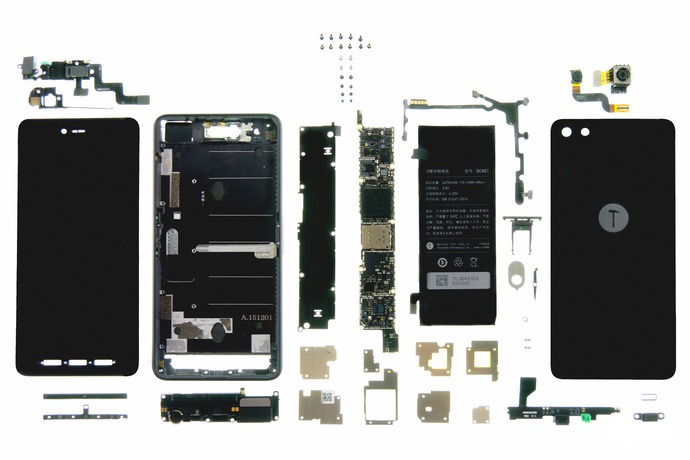

看完外观，我们再来拆开看看里面。

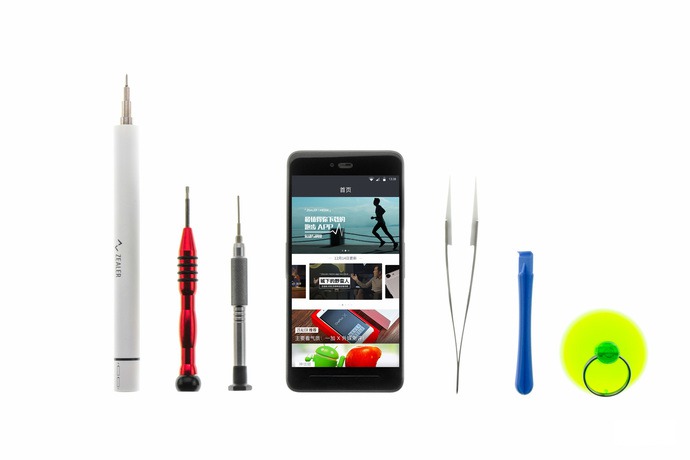

▲拆机用到的工具有「十字螺丝刀」、「大十字螺丝刀」、「镊子」、「撬棒」、「吸盘」、「热风枪」。

Step 1：取出侧键 ＆ SIM卡槽二合一卡托

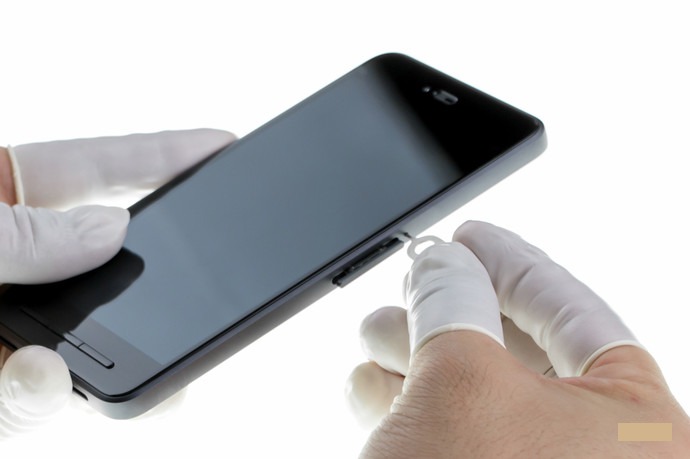

▲取出SIM卡托

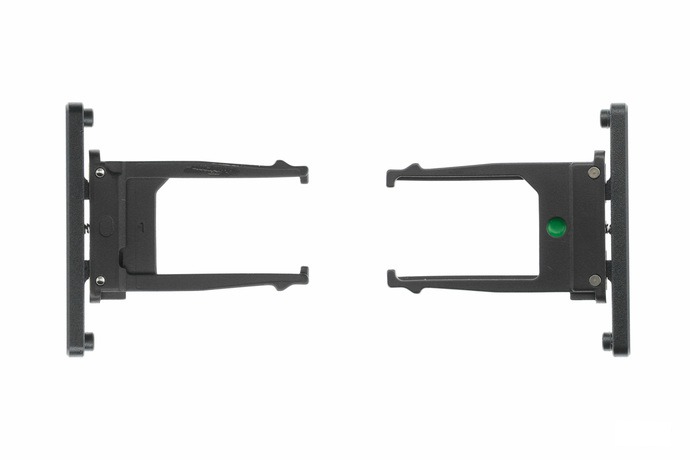

与侧键一体的卡托，绿点一面朝向屏幕。托盘采用粉末冶金工艺，托盘帽为铝合金。

Step 2：拆卸玻璃后盖

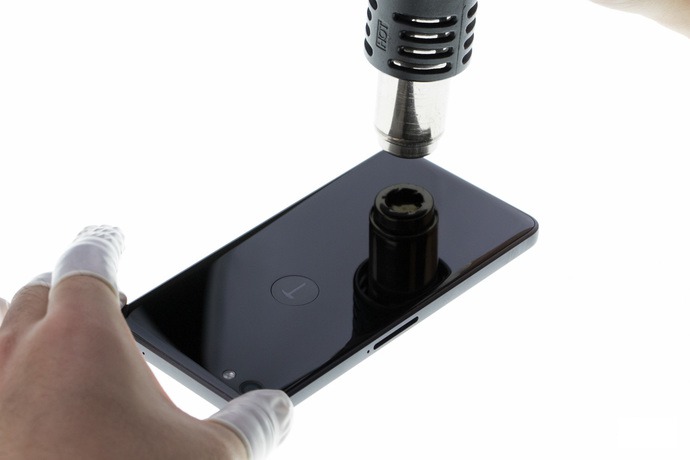

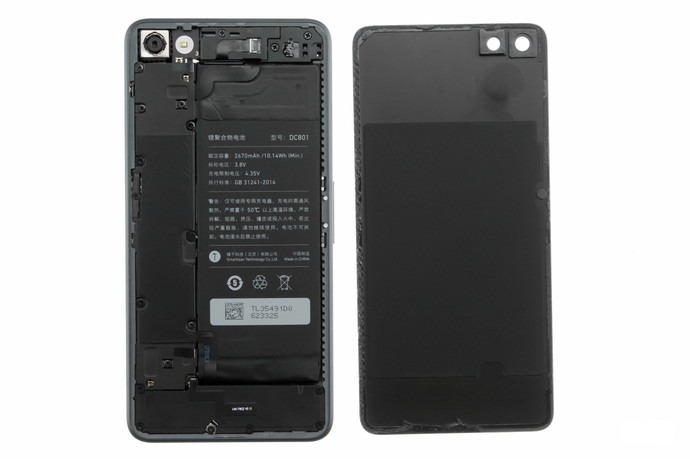

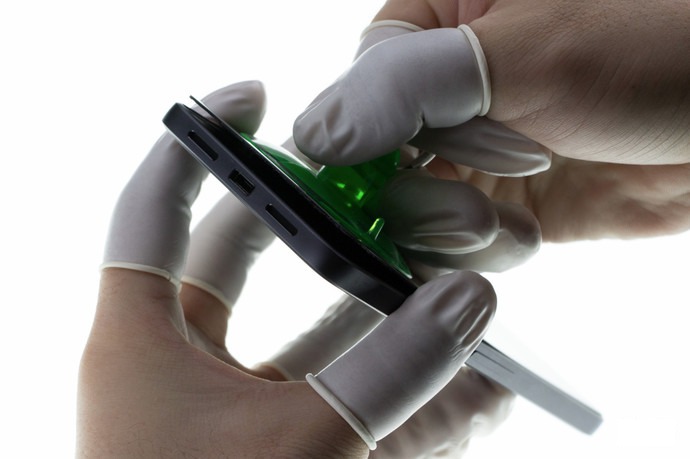

▲加热 3~5分钟后，用吸盘打开玻璃后盖。

后盖用泡棉双面胶固定，后盖上有石墨散热层，摄像头与单色 LED 闪光灯处有泡棉。

Step 3：拆卸主板钢片

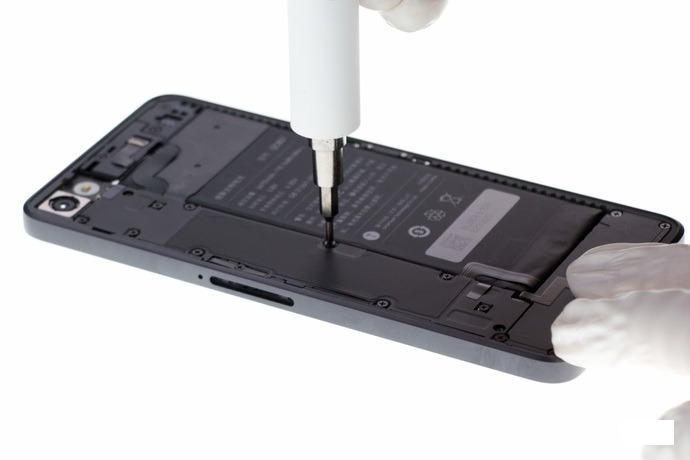

▲取下主板钢片上的螺丝。

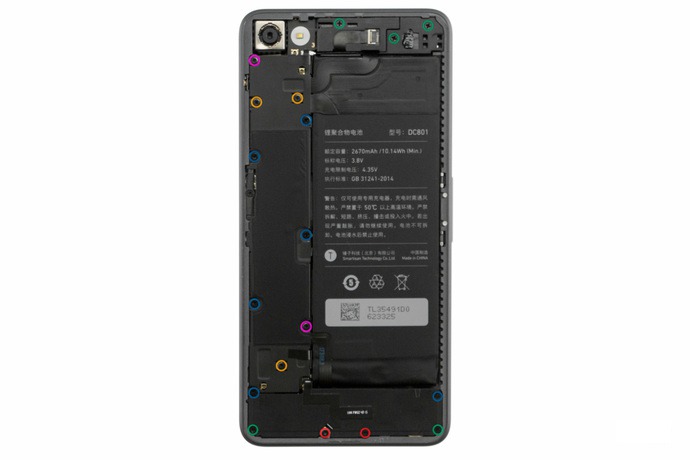

Smartisan T2 在二级面一共用了五种螺丝，在图中，同样型号的螺丝用相同的颜色标注。

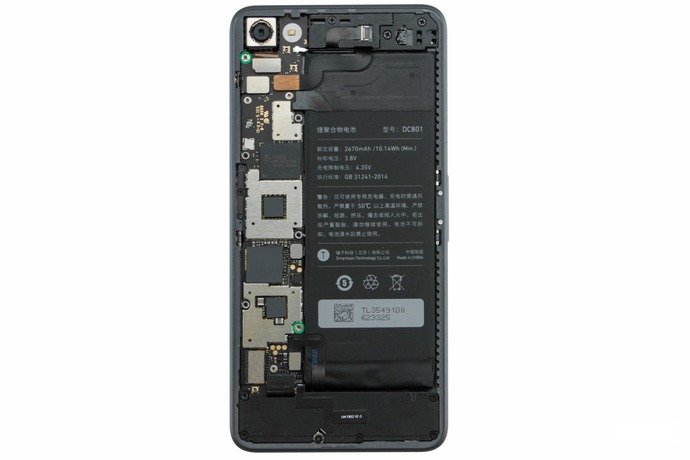

▲取下主板钢片。

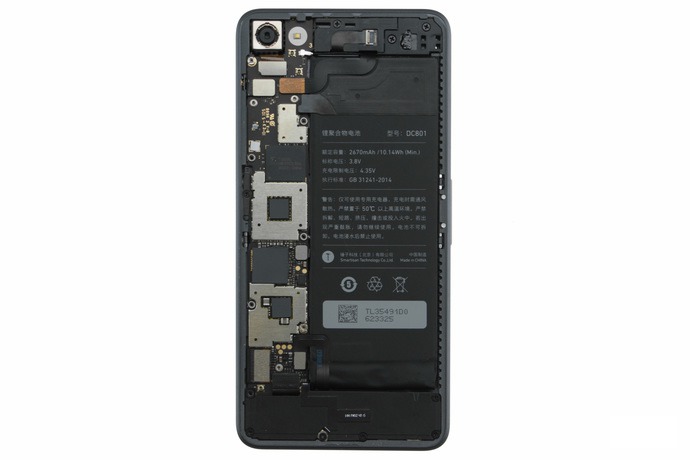

Step 4：主板断电

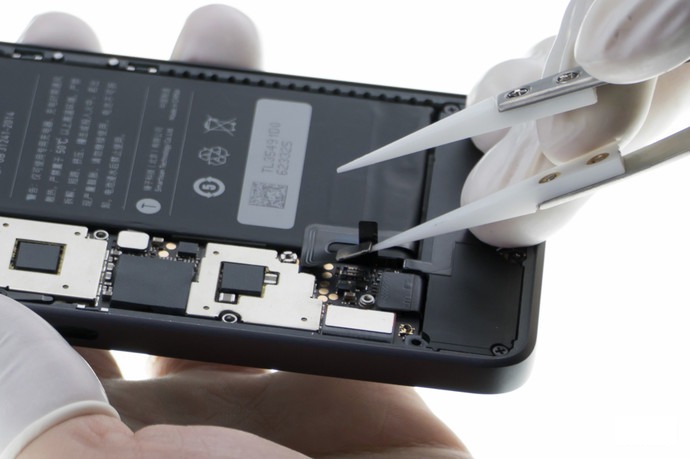

▲断开电池 BTB (Board to Board，板对板连接器)。

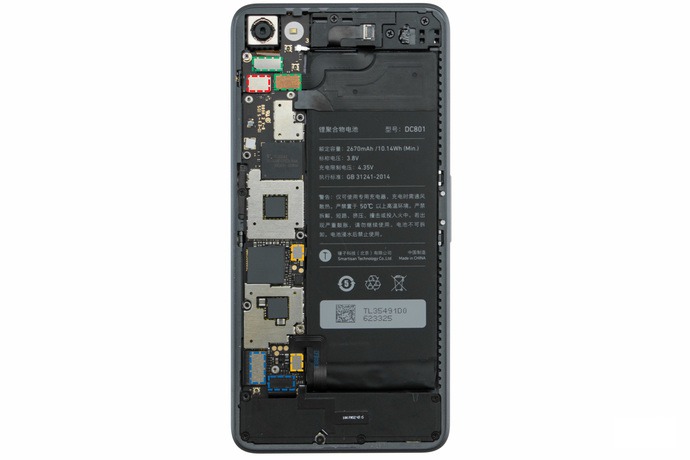

主板从上至下、从左至右的 BTB 分别为：

绿色：「后 CAM」、「前 CAM」

红色：「听筒组件 & 耳机座」

黄色：「侧键 FPC」、「电池」

蓝色：「屏幕组件」、「副板」

Step 5：拆卸后「CAM」

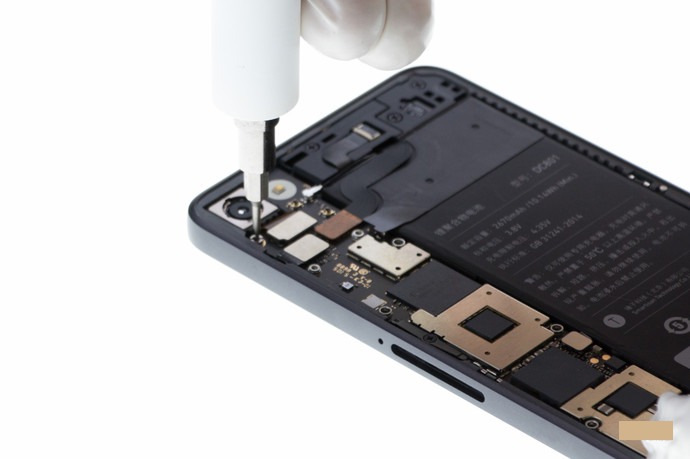

▲取下主板上的螺丝。

此处的两个螺丝为「子母螺丝」。

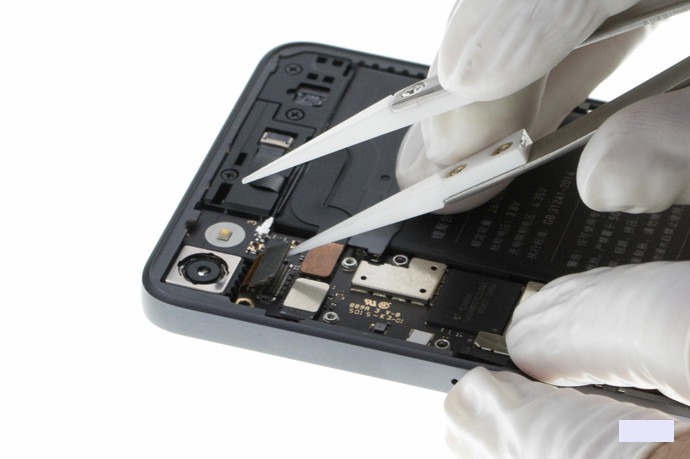

▲断开 「后 CAM」 BTB 和其他 BTB。

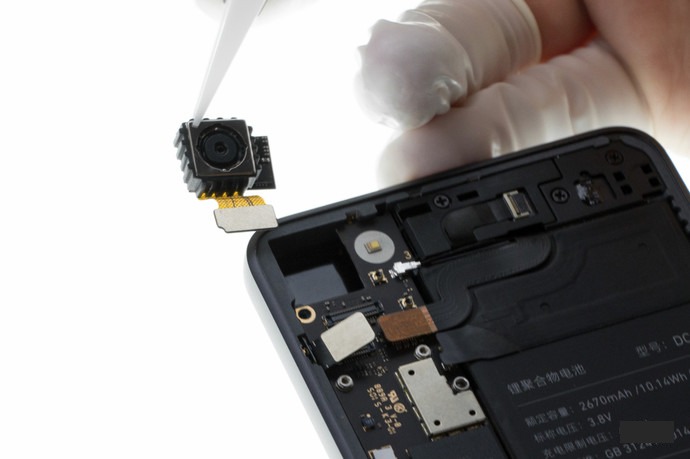

▲拆下「后 CAM」。

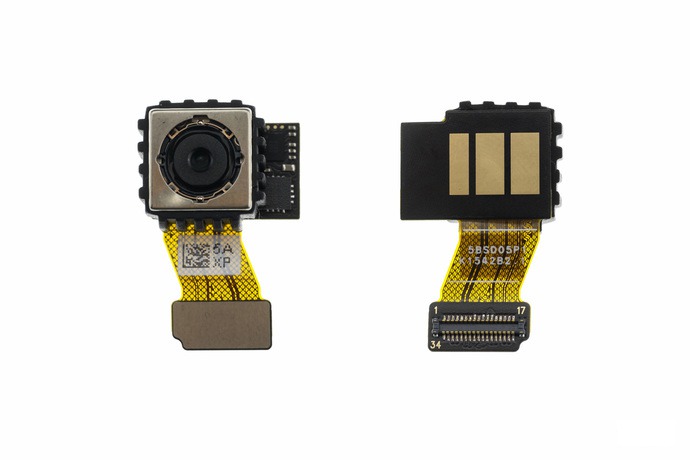

「后 CAM」：后置摄像头 1278W 像素。

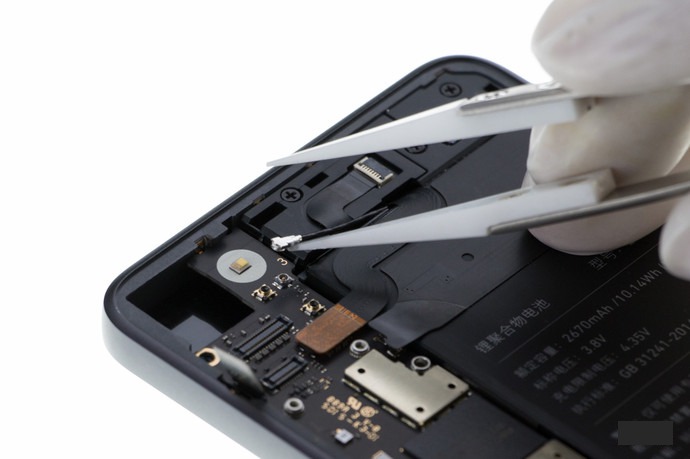

▲断开天线连接头，挑起同轴线。

Step 6：拆卸「喇叭 BOX」

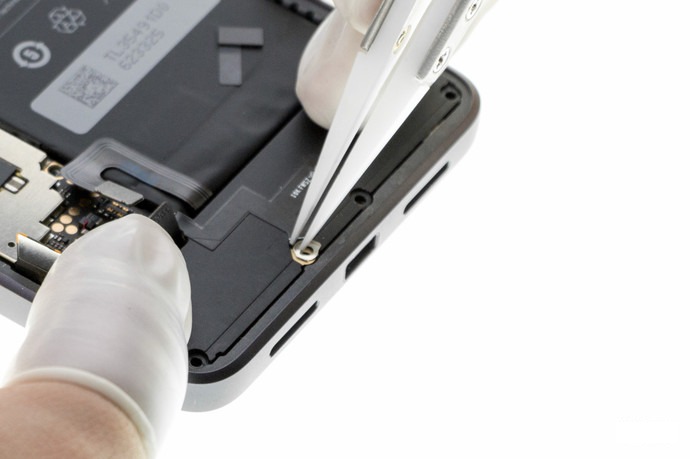

▲取下螺丝。

注意在此处的金属垫圈，主天线 FPC 部分同金属中框相连，共同组成主天线。

螺丝的大小与位置。

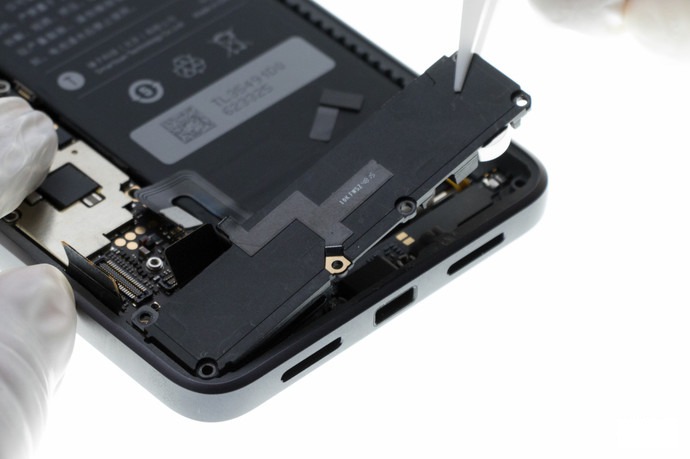

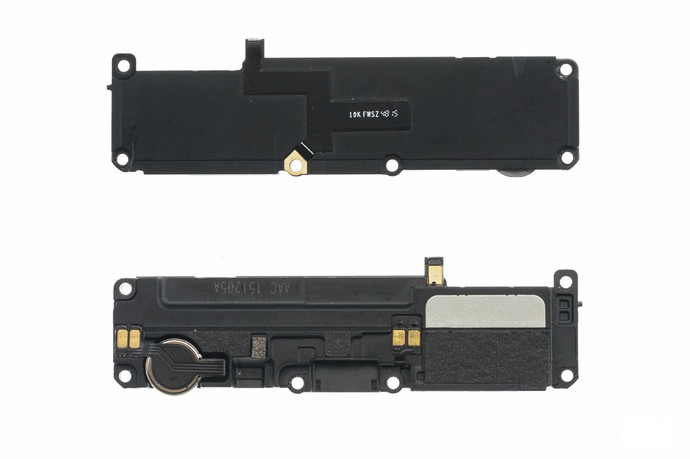

▲拆下「喇叭BOX」。

振动马达固定在「喇叭 BOX」上。

Step 7：拆卸主板

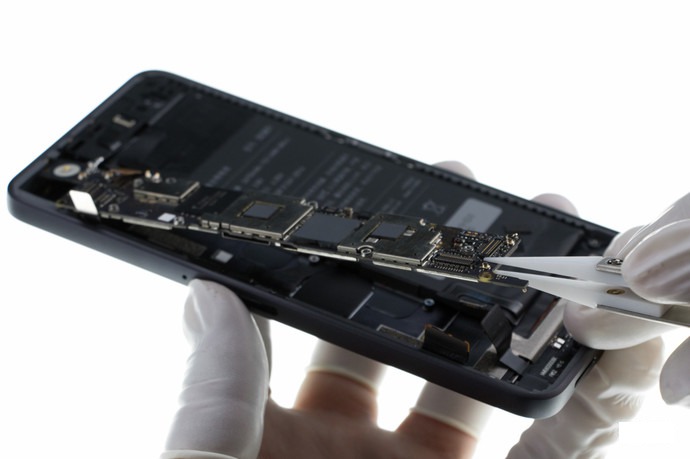

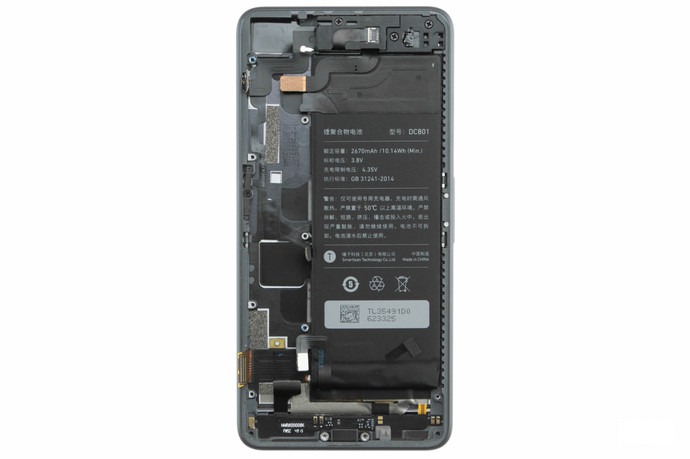

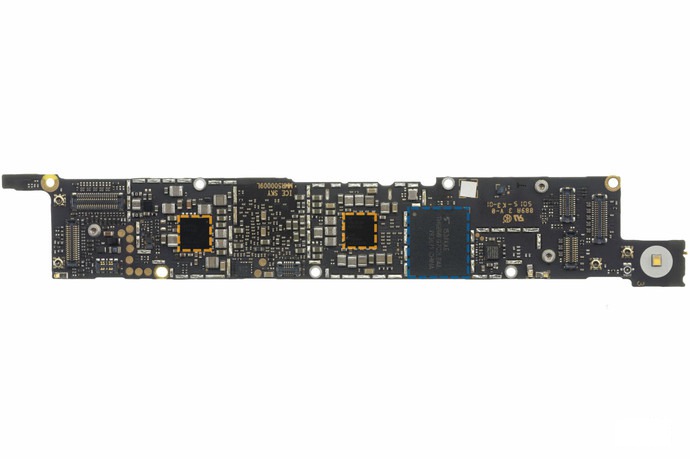

▲ 拆下主板。

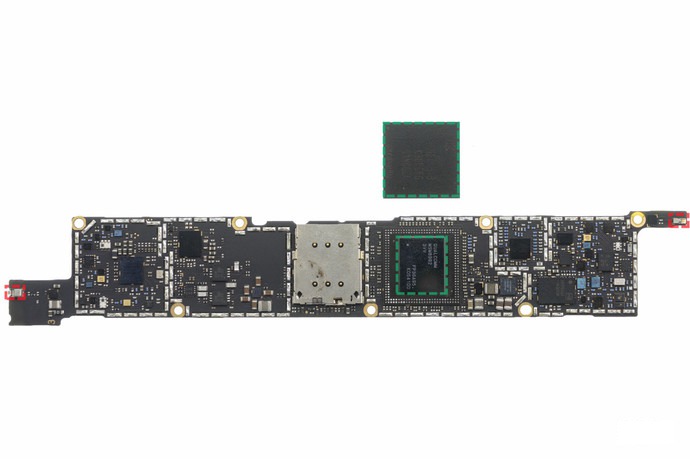

黄色 Power：PM8994 & PMI8994

蓝色 ROM：Toshiba 16 GB eMMc 5.0

绿色 SOC & RAM：Qualcomm MSM8992（骁龙 808） & Samsung 3GB LPDDR3

红色为天线馈点。

Step 8：拆卸听筒组件 ＆ 天线组件

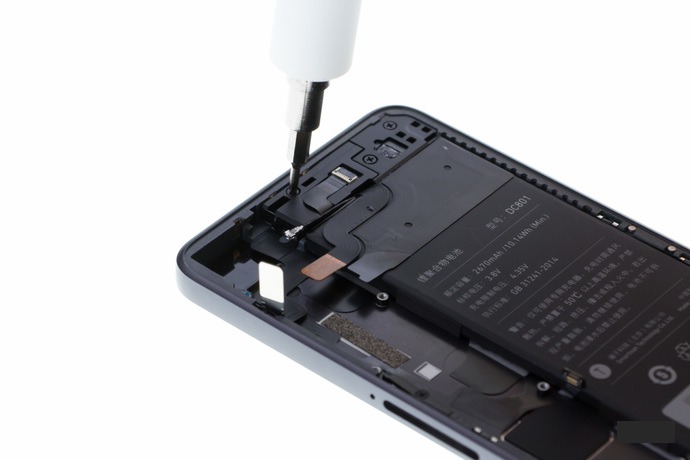

▲取下螺丝。

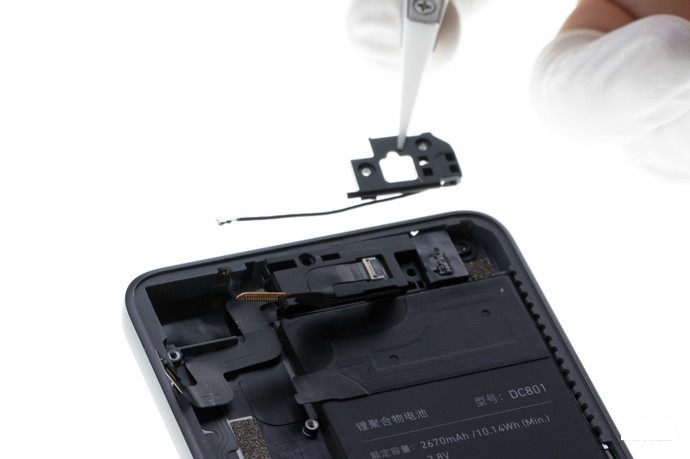

▲拆下天线支架。

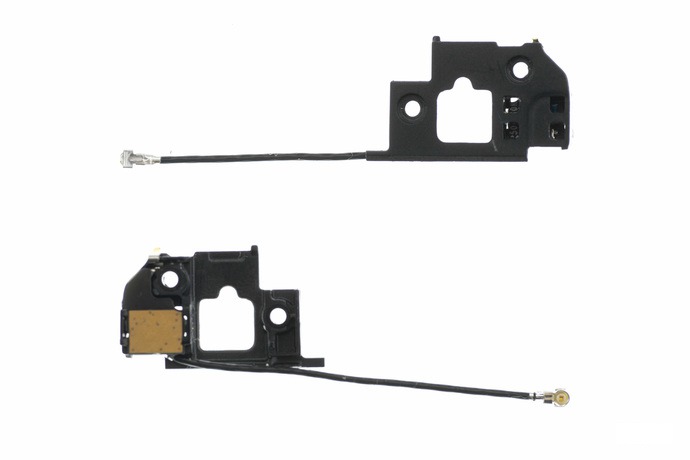

WIFI/BlueTooth 天线组件，小板有弹片同金属中框相连，LDS 天线＋金属中框共同组成 WIFI/BlueTooth 天线

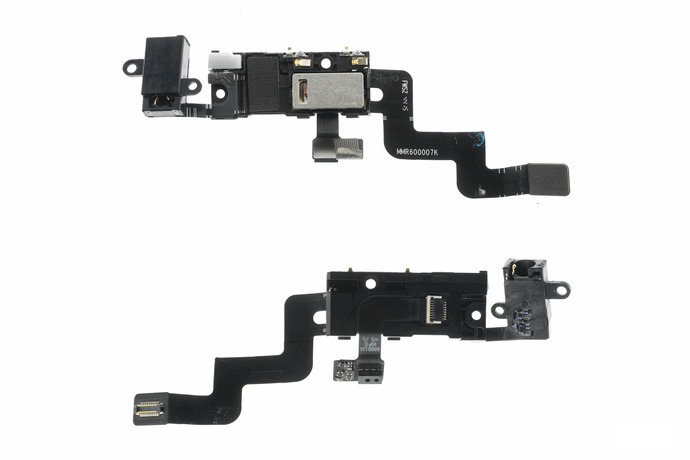

▲拆下「听筒组件」。

包括有听筒，光线 & 距离感应器和耳机座; 光线 & 距离传感器同听筒组件为分离设计，通过 ZIF 连接。

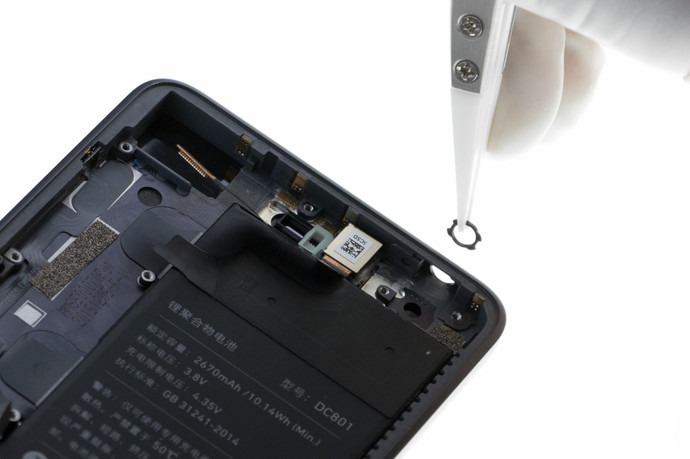

注意耳机座在中框上的位置处，还有一个塑胶垫圈。

Step 9：拆卸前「CAM」

▲拆下「前 CAM」。

「前 CAM」：前置摄像头 500W 像素。

Step 10：拆卸电池

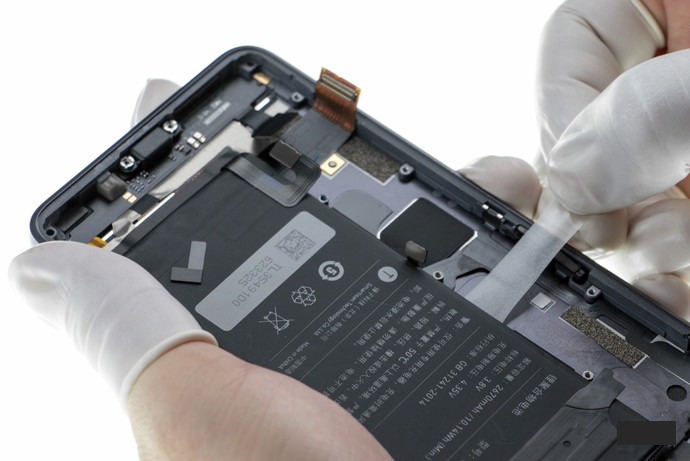

▲撕下三处易拉胶。

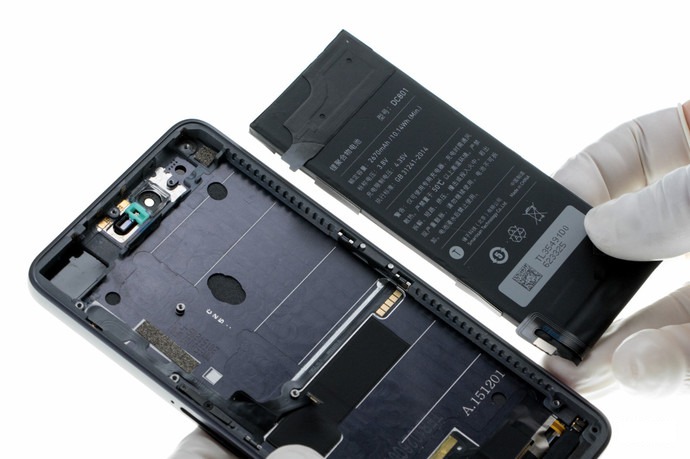

▲取出电池。

铝合金中框采用了纳米注塑工艺，中框骨架内表面也做了阳极氧化处理。

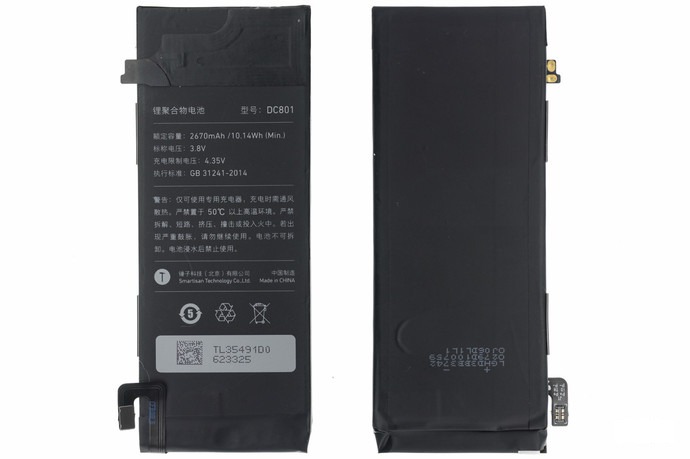

额定容量为 2670mAh，电源适配器的输出规格为 5V/1.5A；NFC 天线固定在电池上。

Step 11：拆卸「侧键 FPC」

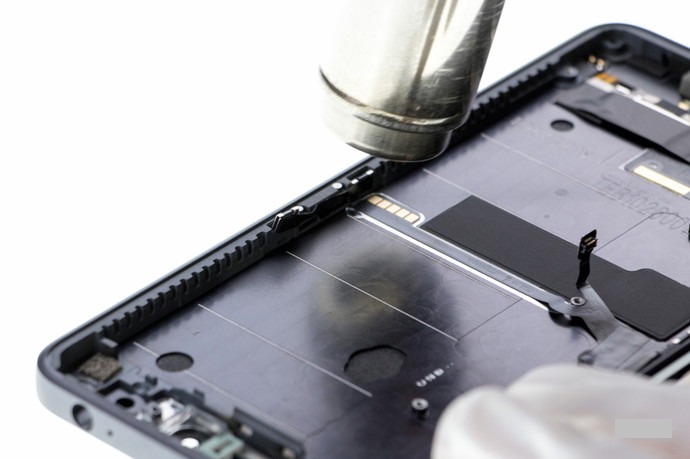

▲加热侧键处 FPC，并揭起一侧的「侧键 FPC」。

据推测这里预留的 5 个馈点，考虑到物料的共用性，可能是在为下一个项目做兼容设计。

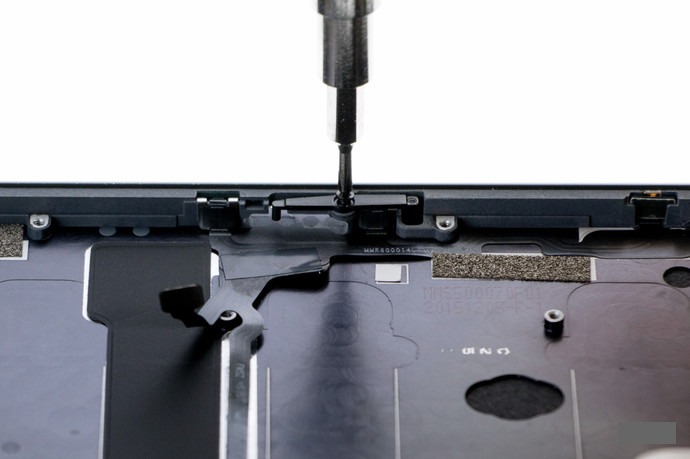

▲取下螺丝，拆下「SIM 卡托」的卡簧。

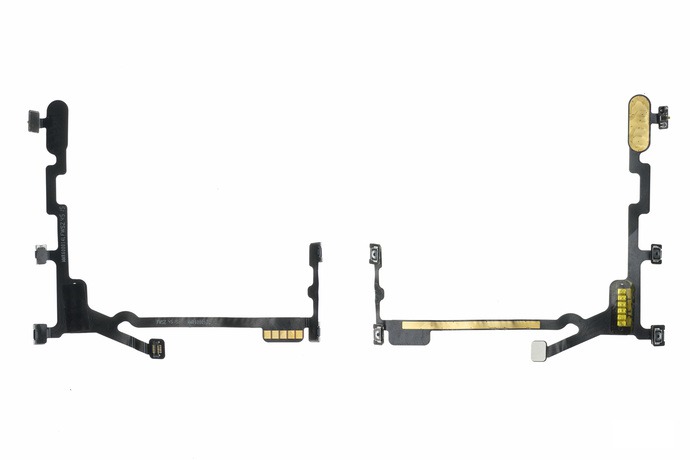

▲拆下「侧键 FPC」。

Step 12：拆卸副板

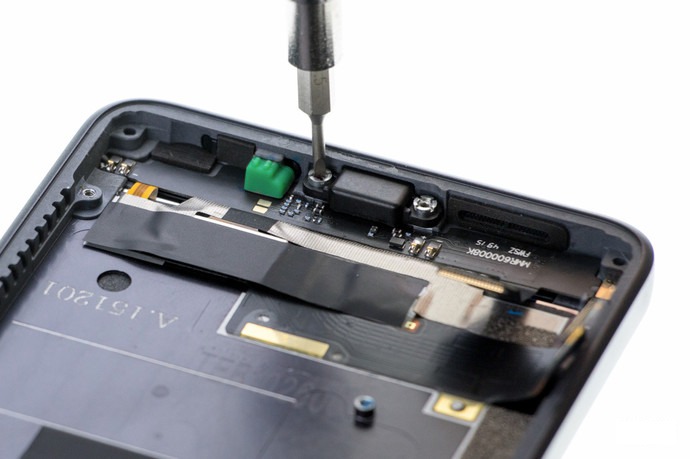

▲取下螺丝。

此处两颗「子母螺丝」比主板上的要长。

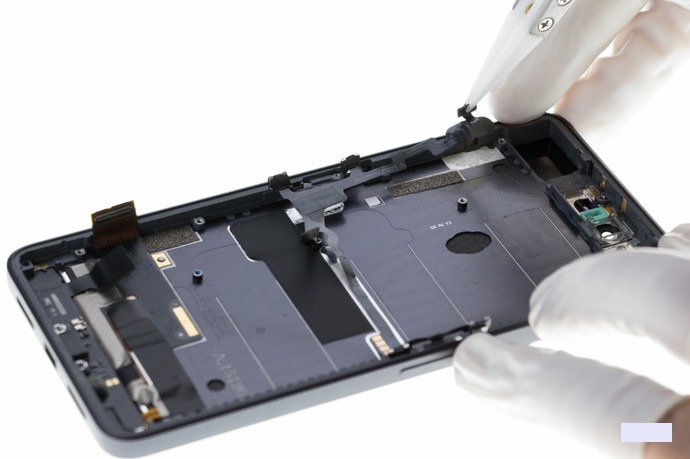

▲拆下塑胶固定支架。

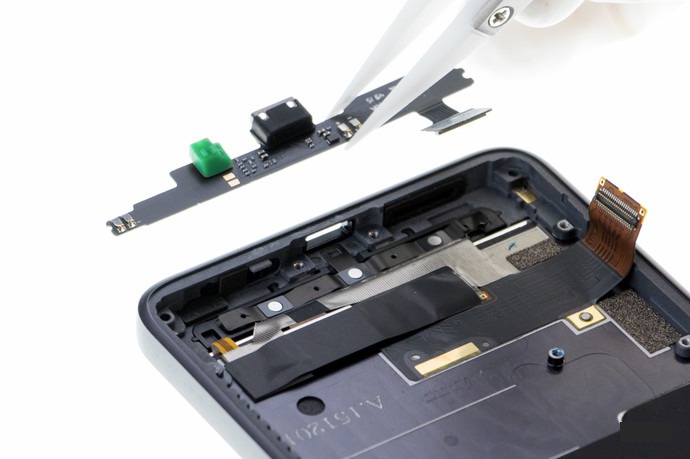

▲用热风枪加热稍许后，取下副板。

▲拆下实体功能键的导光片。

Step 13：拆卸屏幕

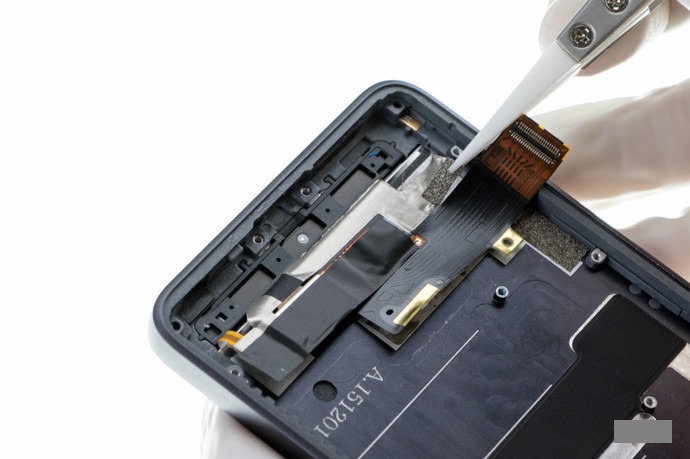

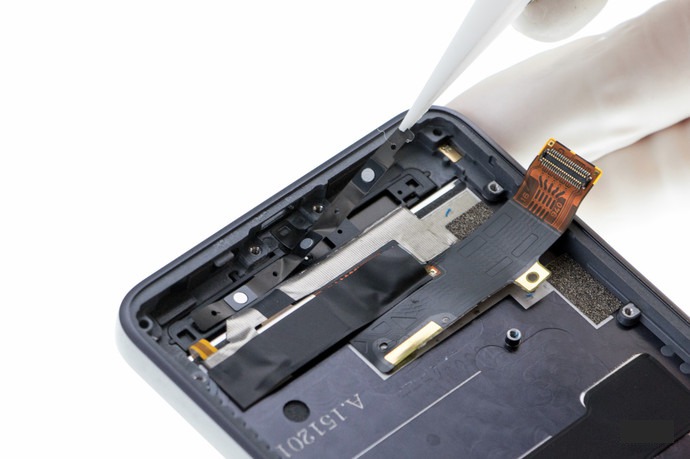

▲加热屏幕四周，与屏幕组件 FPC。

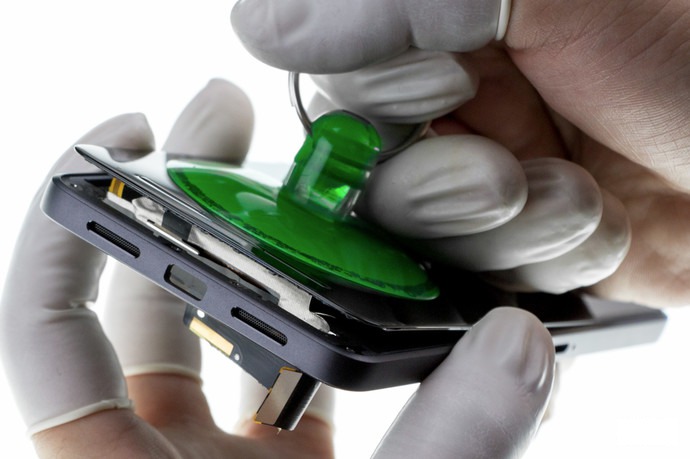

▲用吸盘取下屏幕组件。

三个实体按键处的泡棉双面胶，粘贴面积更大，更难拆解。

▲拆下屏幕。

Step 14：拆卸实体功能键

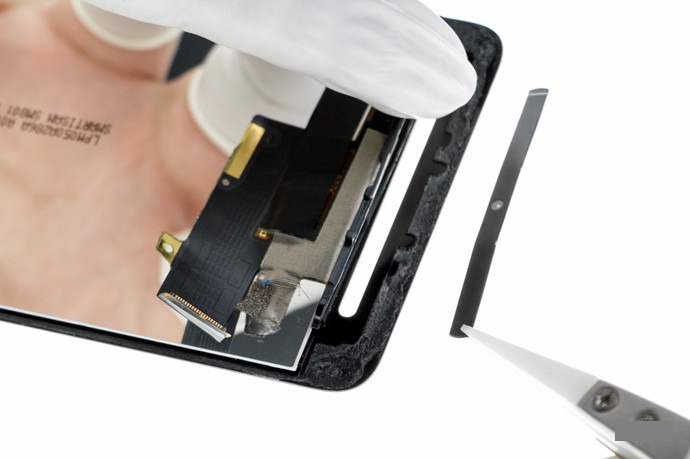

▲揭起塑胶固定支架，拆下实体功能键。

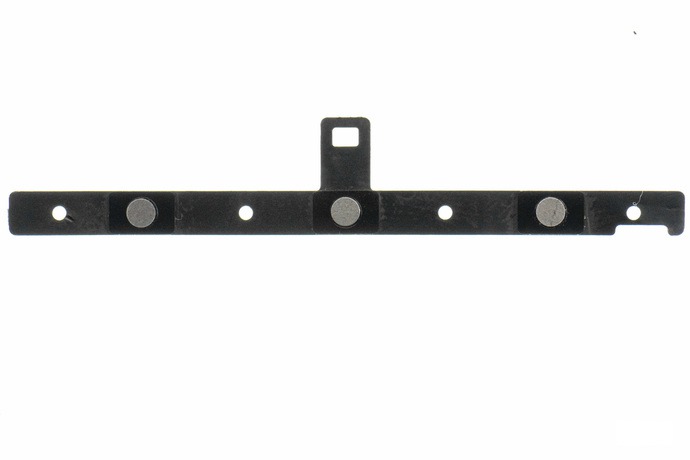

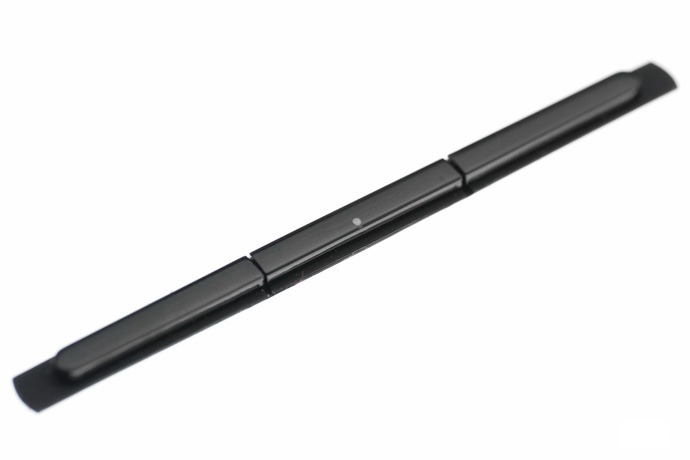

实体功能按键。
