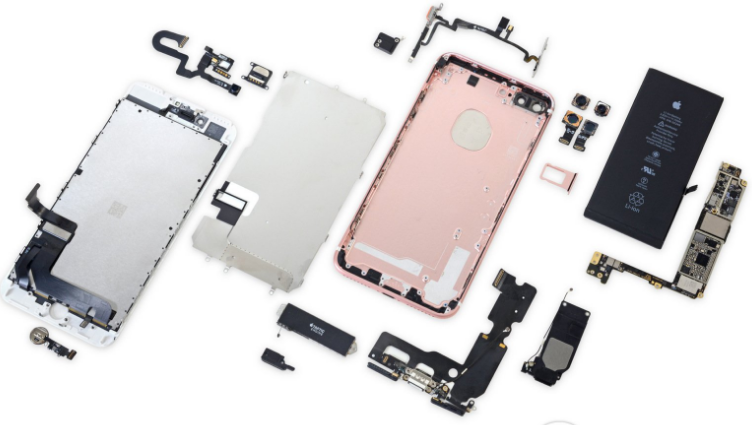

iPhone 7 Plus最全拆解来了!43张图告诉你谁抢走了耳机孔

       每年iPhone 新品发布后,全球知名的专业拆解网站iFixit就会出手,将iPhone 的每一个元器件进行专业的解构,我们也因此得以窥探iPhone内部精美的构造。而由于iPhone 7 / 7 Plus史无前例地放弃了3.5mm耳机插孔,因此我们好奇与它内部的构造发生了哪些变化,谁抢占了耳机插孔的位置。如果想了解究竟发生了什么变化,看看iFixit大神对iPhone 7 Plus的拆解吧。本文来源于iFixit,由MacX.cn 编译。

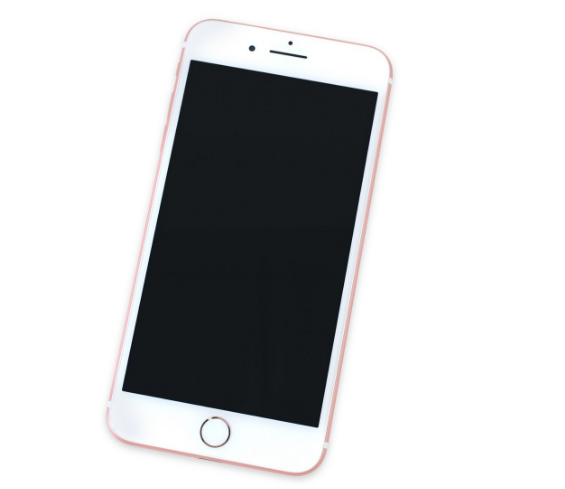

       备受期待的拆解终于来了!iPhone 7 Plus 搭载了全新的 A10 Fusion 芯片,移除了耳机孔,实体 Home 键变成了压敏设计,并采用了双镜头相机。有了这些改变,设备的内部设计又会怎样呢?



       首先,我们了解下这台被拆解的 iPhone 7 Plus 的配置信息



iPhone 7 Plus最全拆解来了!43张图告诉你谁抢走了耳机孔



       苹果 A10 Fusion 芯片,嵌入 M10 运动协处理器

       32GB、128GB 和 256GB 板载闪存(亮黑色没有 32GB 版本)

       5.5寸 1920 x 1080 分辨率(401ppi),Retina HD 显示屏

       1200万广角镜头和远焦镜头,光圈分别为 f/1.8 和 f/2.8,支持两倍光学变焦,10倍数码变焦

       700万前置 FaceTime HD 相机,f/2.2 光圈,支持1080p 视频录制

       全新一代 Home 键,支持 Touch ID,通过 Taptic Engine 模拟按压回馈

       802.11a/b/g/n/ac Wi Fi + MIMO 蓝牙 4.2 + NFC



       与 iPhone 6s Plus (158.1 x 77.9 x 7.3 mm)相比,iPhone 7 Plus(158.2 x 77.9 x 7.3 mm) 的尺寸基本相同。模具型号为 A1785。



iPhone 7 Plus最全拆解来了!43张图告诉你谁抢走了耳机孔



       对于不喜欢亮黑色 iPhone 7 Plus 的用户,苹果还提供了磨砂黑以及银色、金色、玫瑰金色。

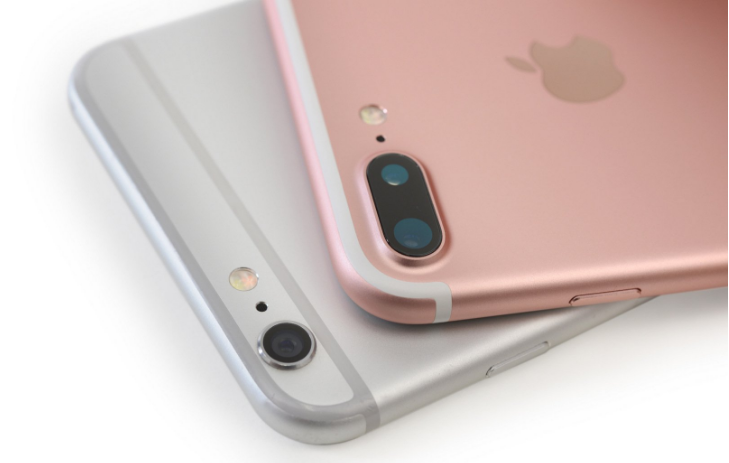

       iPhone 7 Plus 后壳上的天线白带减少了两条,黑色以及亮黑色的天线隐藏效果更好



       iPhone 7 和 7 Plus 移除了 3.5毫米耳机孔,苹果在包装内赠送了 Lightning 接头 EarPods 以及 Lightning 至 3.5毫米转换器。



iPhone 7 Plus最全拆解来了!43张图告诉你谁抢走了耳机孔

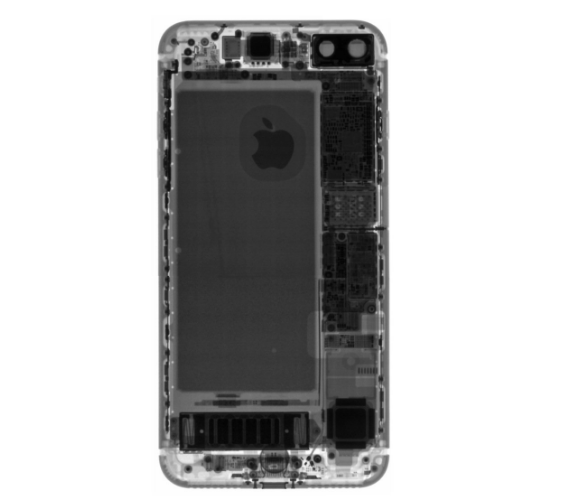

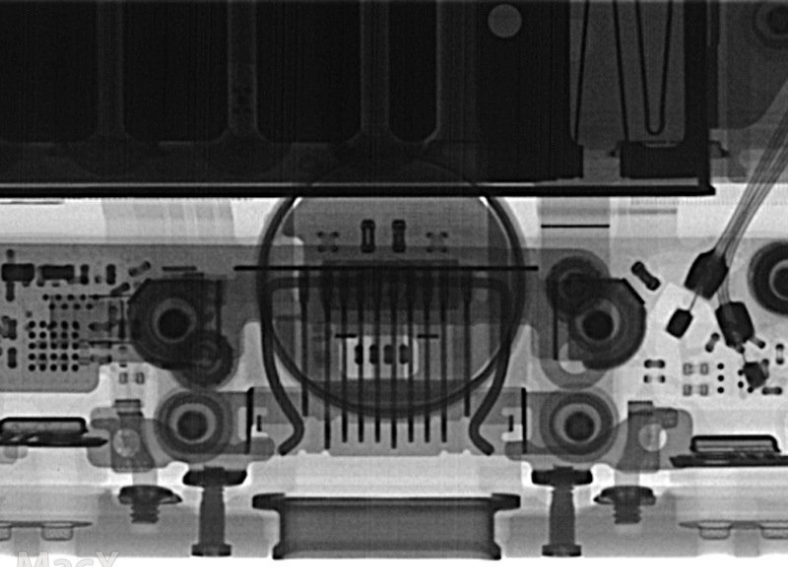

       这是X 射线下的 iPhone 7 Plus。



iPhone 7 Plus最全拆解来了!43张图告诉你谁抢走了耳机孔



       虽然耳机孔移除了,但 iPhone 7 Plus 底部仍然使用两颗螺丝固定。两颗螺丝在 Lightning 接口的两侧。



iPhone 7 Plus最全拆解来了!43张图告诉你谁抢走了耳机孔

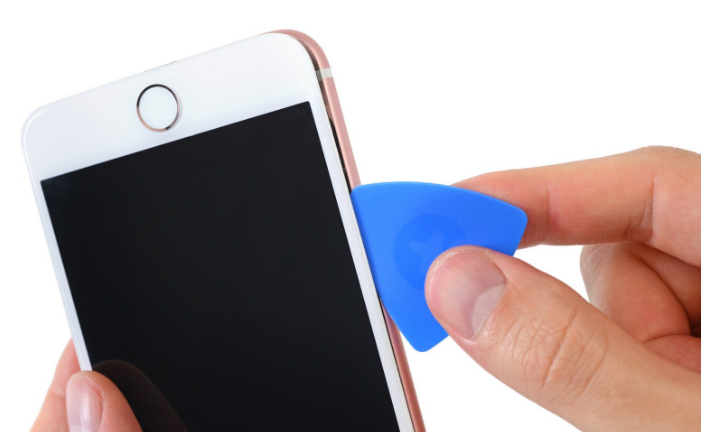

       通过专用的屏幕开启设备可以轻松打开。



iPhone 7 Plus最全拆解来了!43张图告诉你谁抢走了耳机孔

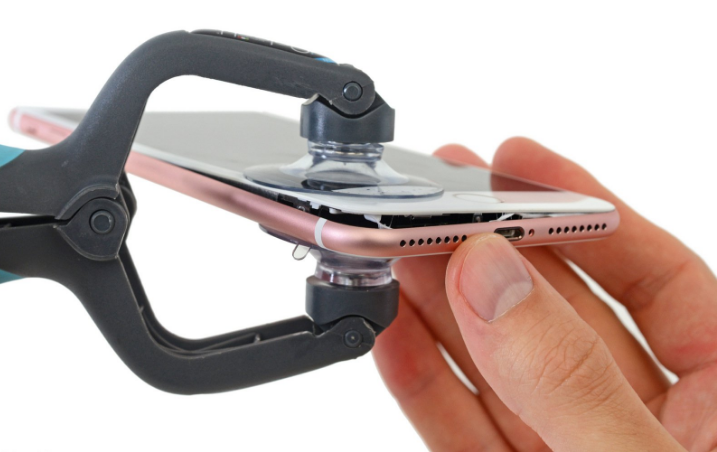

       iPhone 7 Plus 屏幕周围的粘合剂比 6s Plus 更强。这也是实现设备防水的重要因素。



iPhone 7 Plus最全拆解来了!43张图告诉你谁抢走了耳机孔

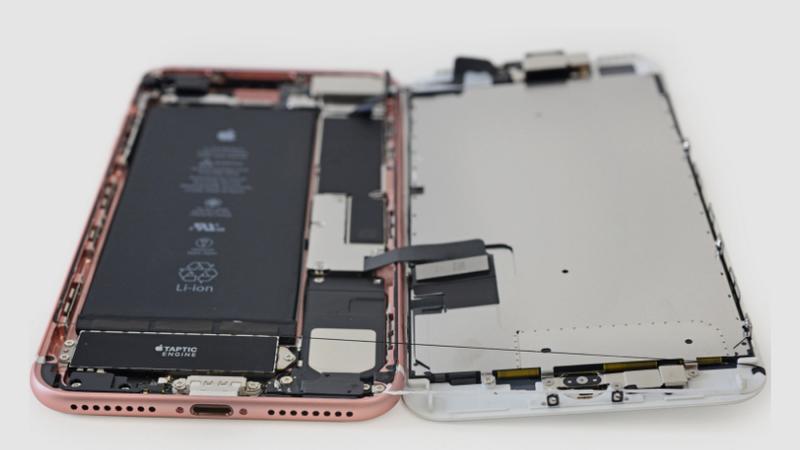

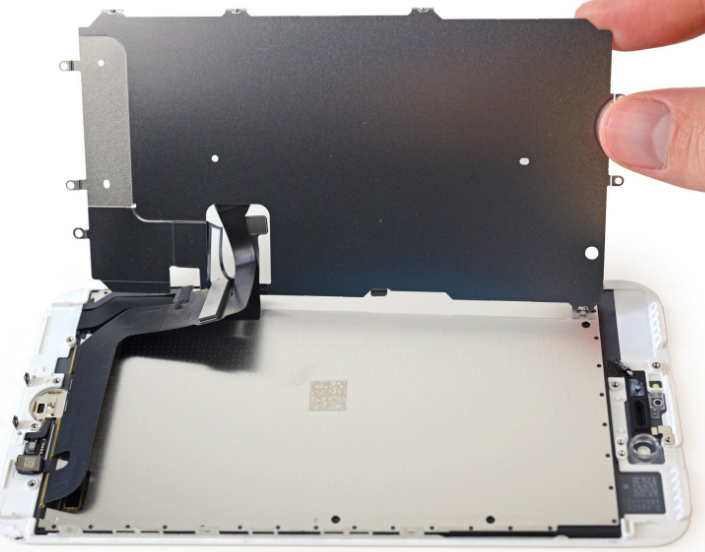

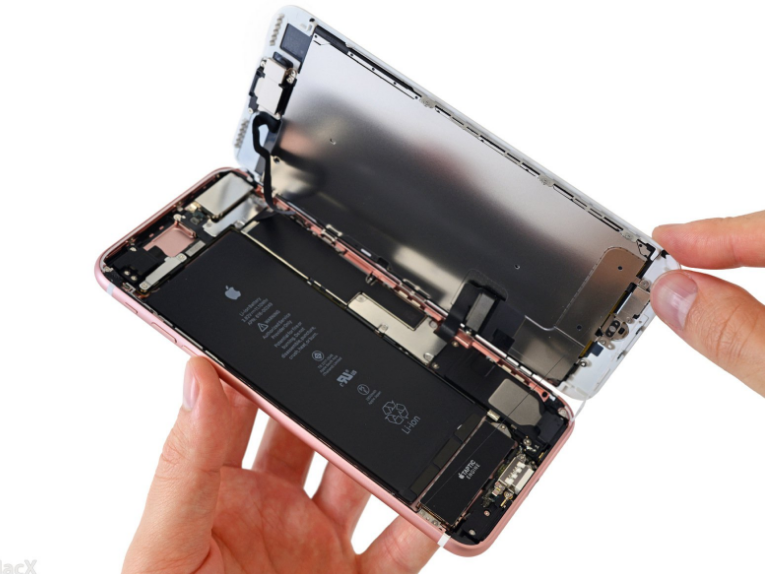

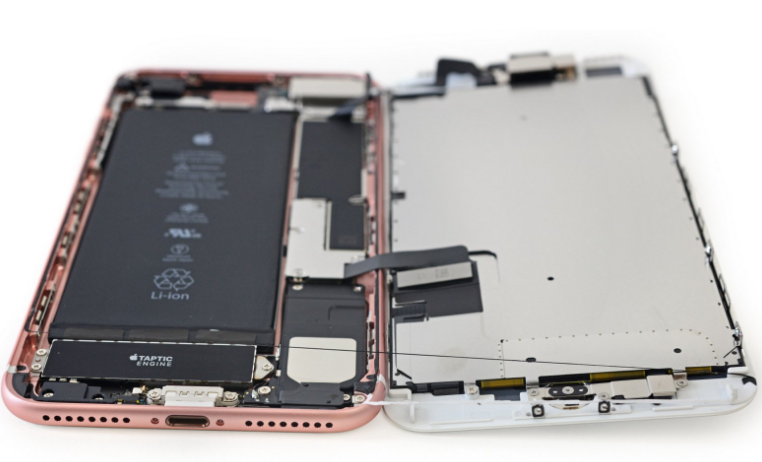

       iPhone 7 Plus 屏幕拆下后,是向侧面开启,与 6s plus 不同。



iPhone 7 Plus最全拆解来了!43张图告诉你谁抢走了耳机孔



       设备周围有很多黑色和白色的粘合剂。同样,这些粘合剂是为了防水。



iPhone 7 Plus最全拆解来了!43张图告诉你谁抢走了耳机孔

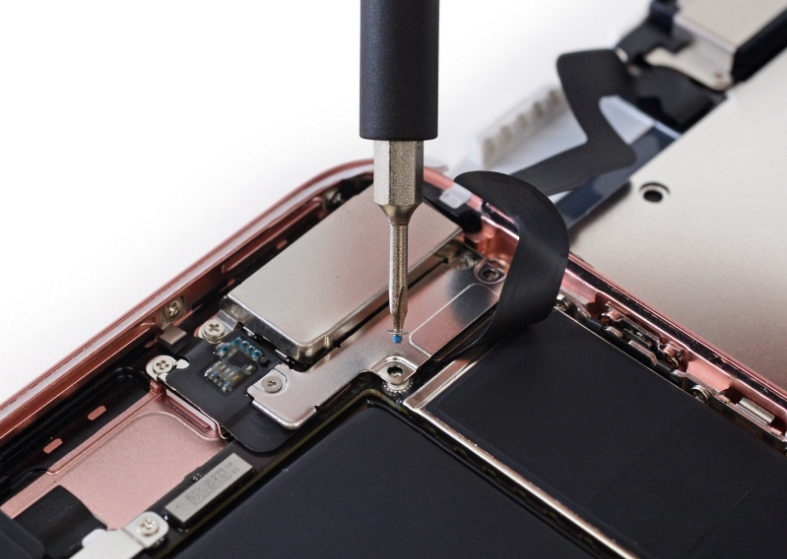

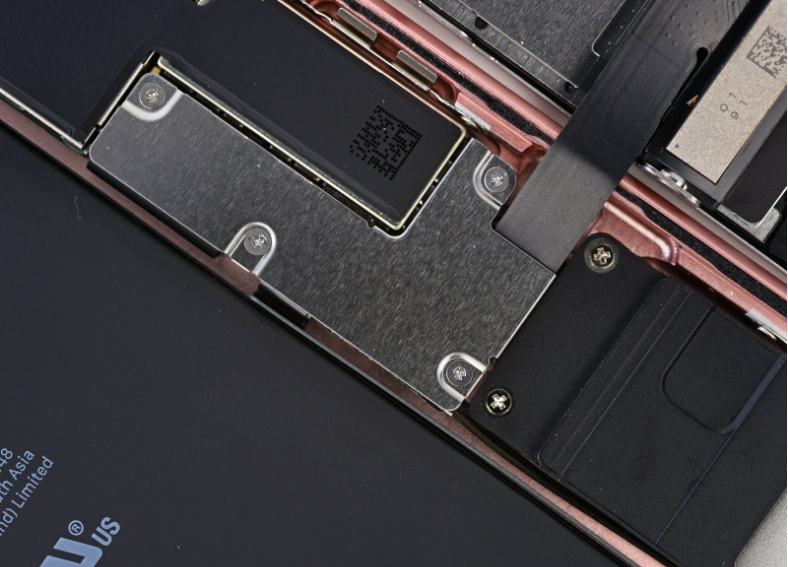

       电池连接器以及屏幕线缆使用特殊的螺丝固定。



iPhone 7 Plus最全拆解来了!43张图告诉你谁抢走了耳机孔



iPhone 7 Plus最全拆解来了!43张图告诉你谁抢走了耳机孔

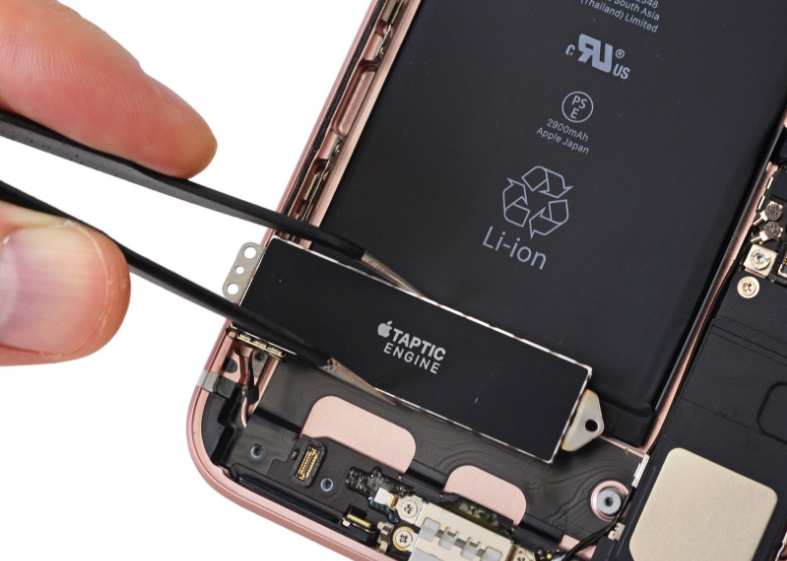

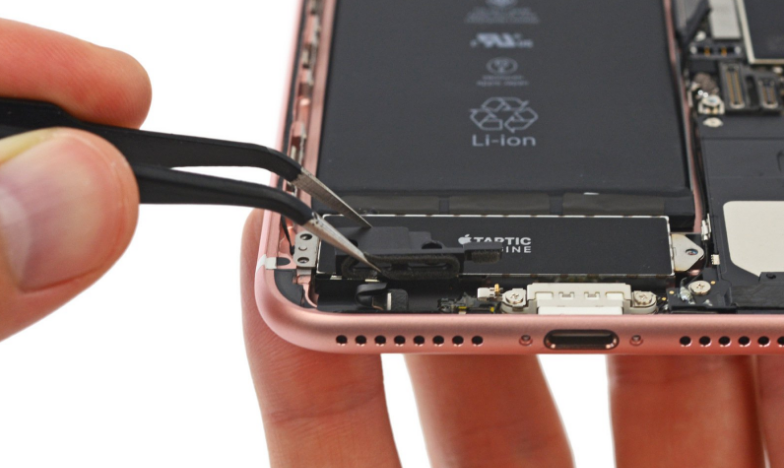

       耳机孔的位置是全新的 Taptic Engine。苹果介绍说 iPhone 7 Home 键的力回馈类似于2015款 Retina MacBook 上的 Force Touch 触控板。



iPhone 7 Plus最全拆解来了!43张图告诉你谁抢走了耳机孔



iPhone 7 Plus最全拆解来了!43张图告诉你谁抢走了耳机孔

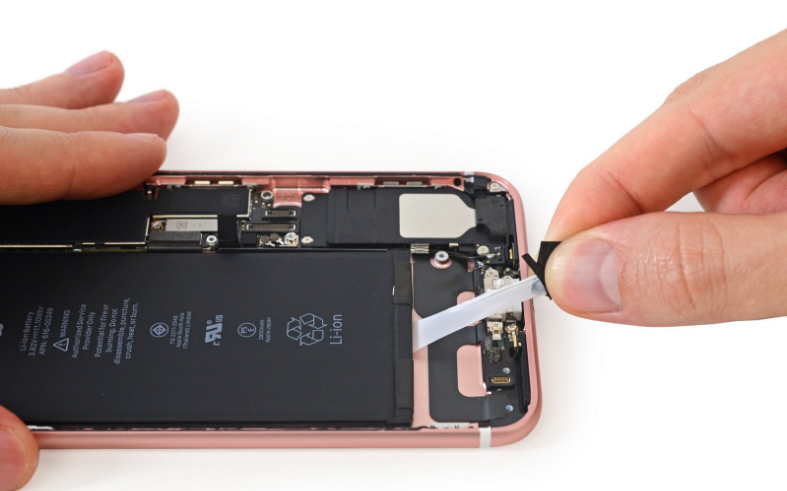

       电池上继续使用了拉带,可以轻松将粘合带拽出。



iPhone 7 Plus最全拆解来了!43张图告诉你谁抢走了耳机孔

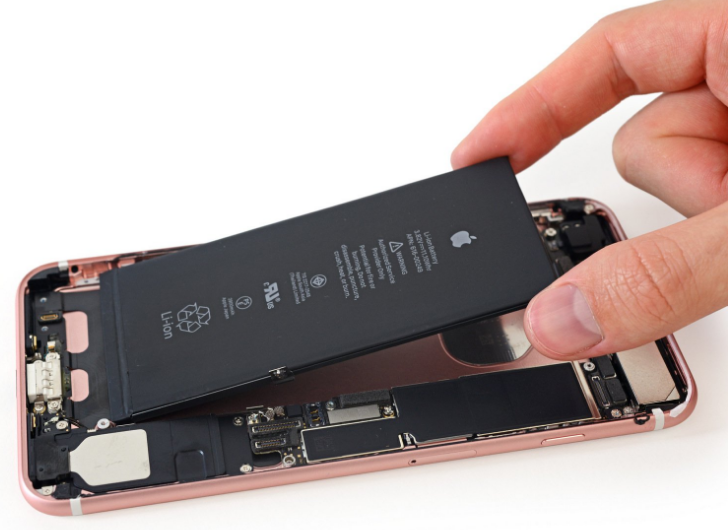

       粘合带拽出后,电池可以轻松的被取下。



iPhone 7 Plus最全拆解来了!43张图告诉你谁抢走了耳机孔

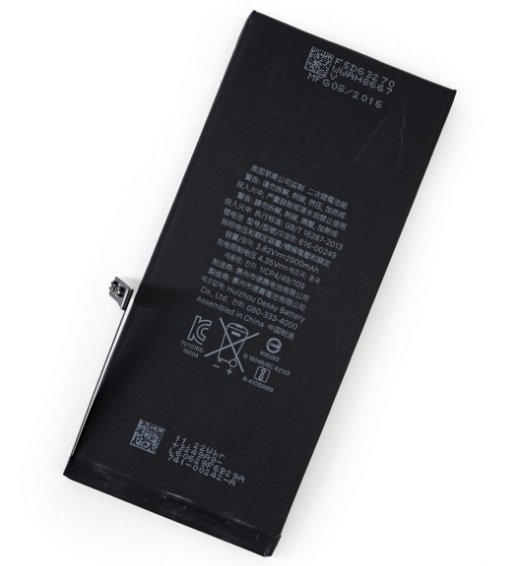

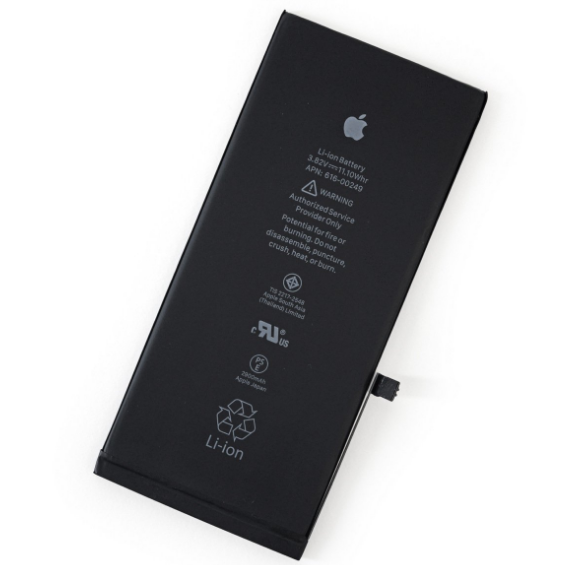

       这就是 iPhone 7 Plus 的电池,3.82V ,11.1Wh,容量为 2900毫安。iPhone 6s Plus 的电池容量为 2750毫安(3.8V,10.45Wh)。 iPhone 6 Plus 的电池容量最高 2915 毫安。苹果声称 iPhone 7 Plus 电池续航比 iPhone 6s Plus 多一个小时,可以实现21小时 3G 通话时间,15小时 WiFi 上网以及16天待机。



iPhone 7 Plus最全拆解来了!43张图告诉你谁抢走了耳机孔



iPhone 7 Plus最全拆解来了!43张图告诉你谁抢走了耳机孔



       iPhone 7 Plus 的双镜头传感器,两个独立的传感器!



iPhone 7 Plus最全拆解来了!43张图告诉你谁抢走了耳机孔

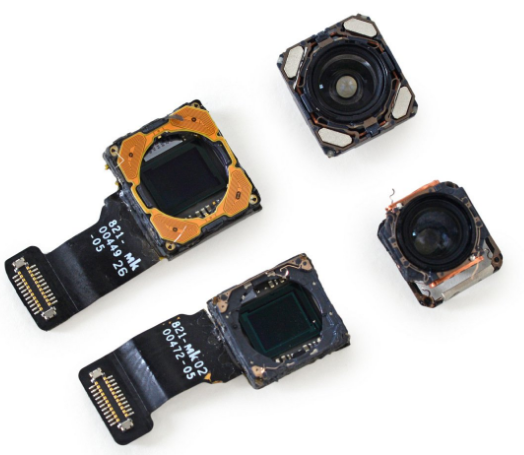

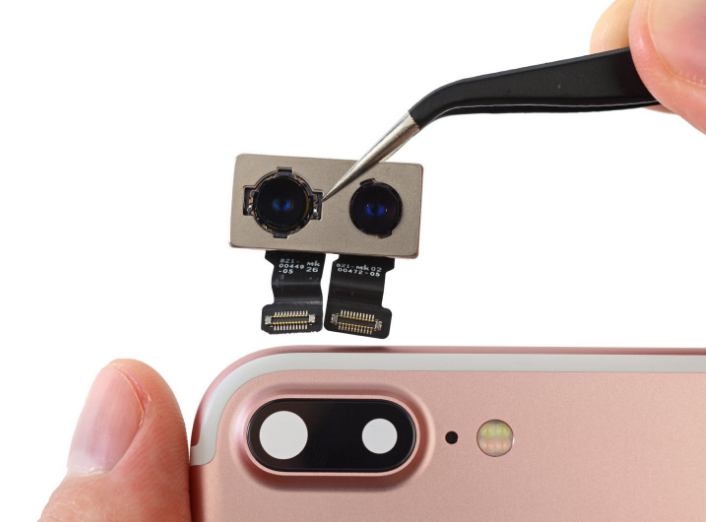

       两个摄像头都是 1200万像素,其中一个是广角镜头,另一个是长焦镜头。



iPhone 7 Plus最全拆解来了!43张图告诉你谁抢走了耳机孔



iPhone 7 Plus最全拆解来了!43张图告诉你谁抢走了耳机孔

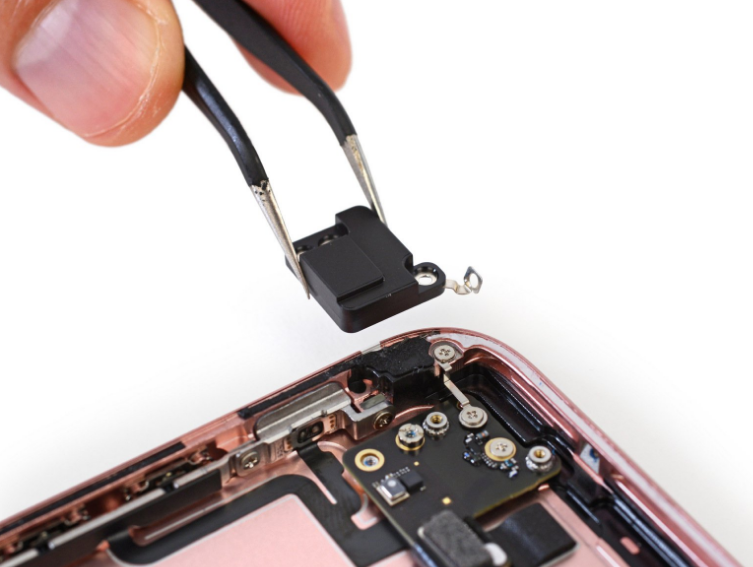

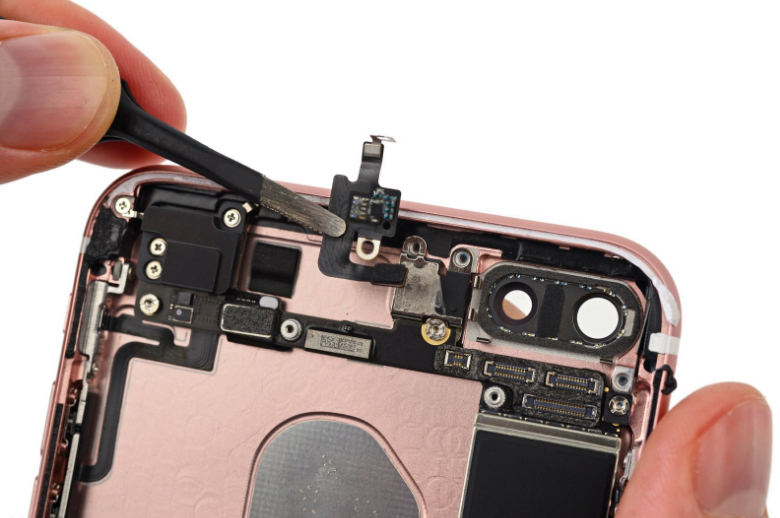

       首先需要移除天线部分,才能将主板拆下。顶部左侧是 WiFi 天线。



iPhone 7 Plus最全拆解来了!43张图告诉你谁抢走了耳机孔



iPhone 7 Plus最全拆解来了!43张图告诉你谁抢走了耳机孔



       这就是 iPhone 7 Plus 的主板



iPhone 7 Plus最全拆解来了!43张图告诉你谁抢走了耳机孔

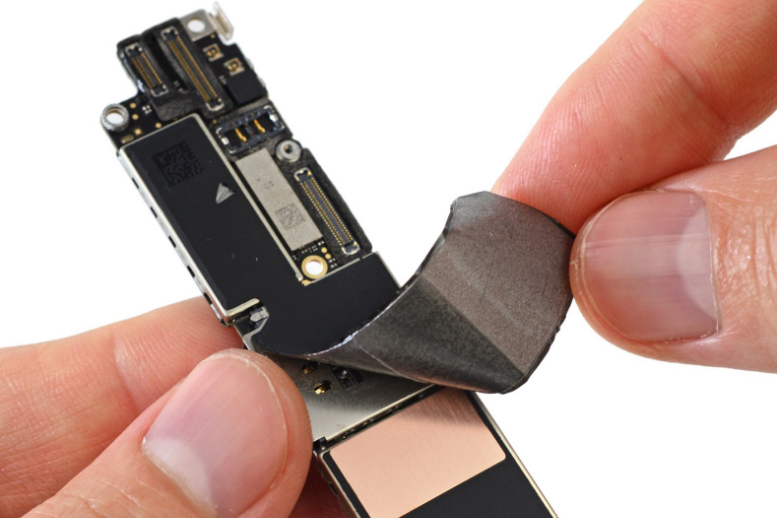

       将 EMI 遮蔽贴纸撕开。



iPhone 7 Plus最全拆解来了!43张图告诉你谁抢走了耳机孔

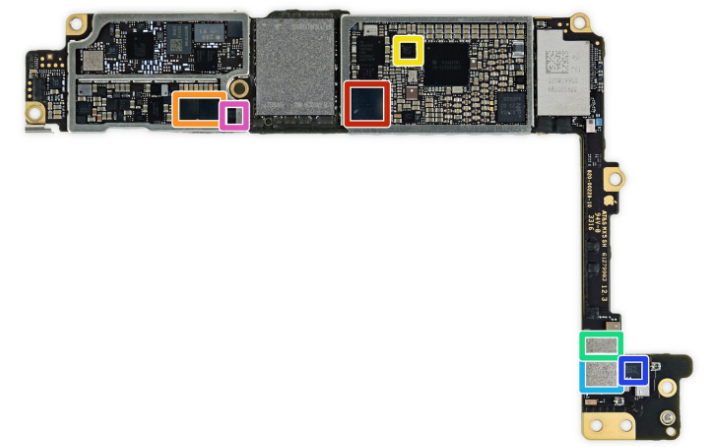

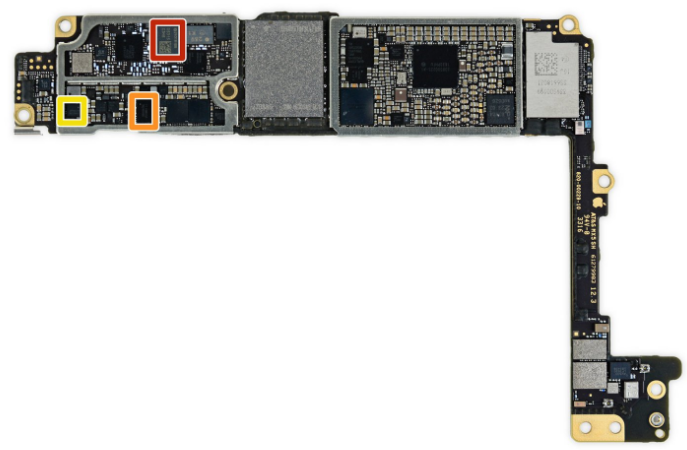

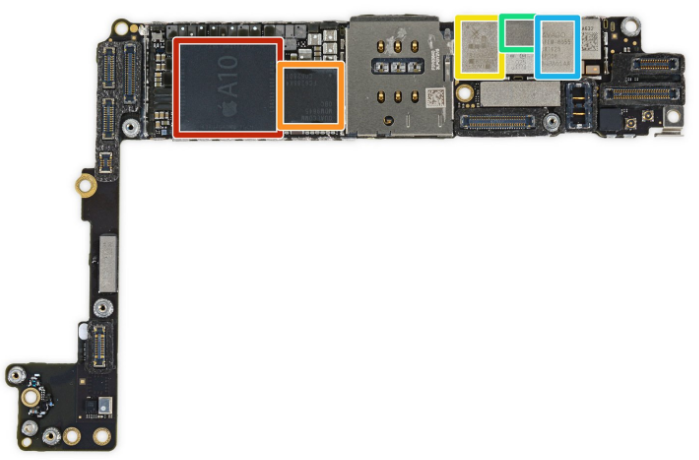

       这就是 iPhone 7 Plus 的主板,上面的芯片包括:



       红色:苹果 A10 Fusion APL1W24 SoC + 三星 3GB  LPDDR4 运行内存

       橙色:高通 MDM9645M LTE Cat.12 调制解调器

       黄色:Skyworks 78100-20

       绿色:安华高科技(Avago) AFEM-8065 电源放大器模块

       浅蓝:安华高科技(Avago) AFEM-8055 电源放大器模块

       深蓝:环旭电子 O1 1R 触控屏控制器



iPhone 7 Plus最全拆解来了!43张图告诉你谁抢走了耳机孔



       背面的芯片包括:



       红色:东芝 THGBX6T0T8LLFXF 128 GB NAND 闪存

       橙色:Murata 339S00199 Wi-Fi/蓝牙 模块

       黄色:恩智浦(NXP)67V04 NFC 控制器

       绿色:Dialog 338S00225 电源管理 IC

       浅蓝:高通 PMD9645 电源管理

       深蓝:高通 WTR4905 多模式 LTE 收发器

       粉色:高通 WTR3925 RF 收发器



iPhone 7 Plus最全拆解来了!43张图告诉你谁抢走了耳机孔



       背部的更多芯片:



       红色:Apple/Cirrus Logic 338S00105 音频解码器

       橙色:Cirrus Logic 338S00220 Audi 放大器(x2)

       黄色:莱迪思半导体 ICESLP4K

       绿色:Skyworks 13702-20 多化接收模块

       浅蓝:Skyworks 13703-21 多化接收模块

       深蓝:安华高(Avago)LFI630 183439

       粉色:恩智浦(NXP )610A38



iPhone 7 Plus最全拆解来了!43张图告诉你谁抢走了耳机孔



       红色:TDK  EPCOS D5315

       橙色:德州仪器 64W0Y5P

       黄色:德州仪器 65730A0P 电源管理 IC



iPhone 7 Plus最全拆解来了!43张图告诉你谁抢走了耳机孔

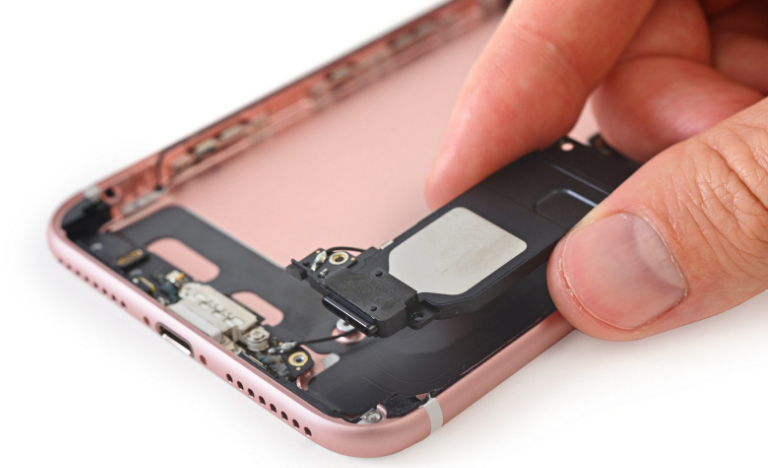

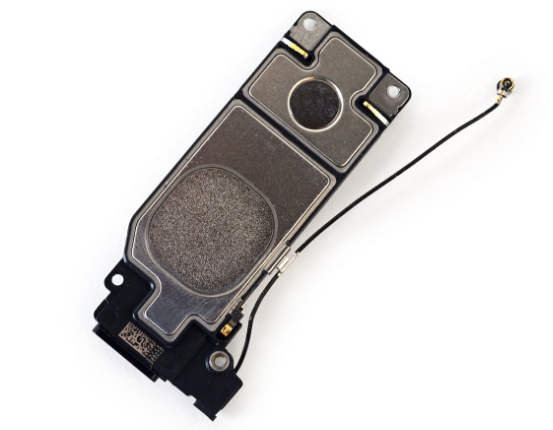

       iPhone 7 Plus 的扬声器



iPhone 7 Plus最全拆解来了!43张图告诉你谁抢走了耳机孔



       与 iPhone 6 Plus 和 6s Plus 的扬声器相似。



iPhone 7 Plus最全拆解来了!43张图告诉你谁抢走了耳机孔



iPhone 7 Plus最全拆解来了!43张图告诉你谁抢走了耳机孔



       防水是 iPhone 7 Plus 的主打功能之一,防水的设计也处处可见。



iPhone 7 Plus最全拆解来了!43张图告诉你谁抢走了耳机孔

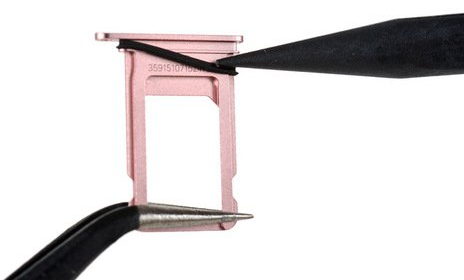

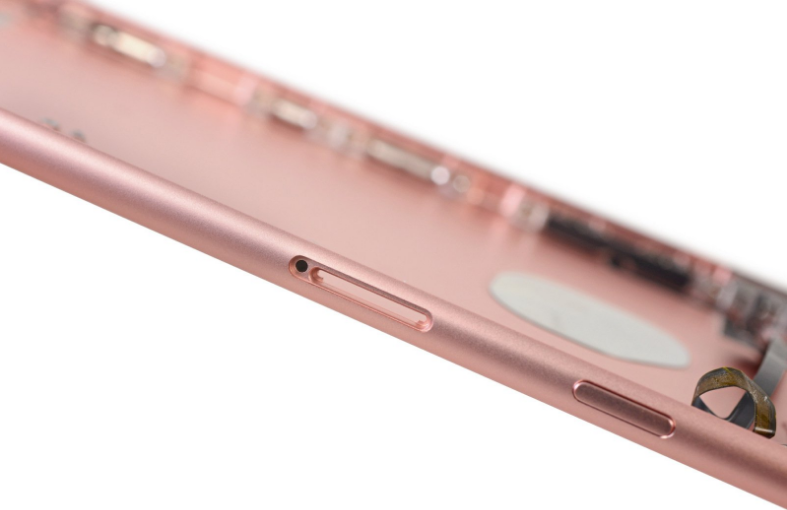

       比如 SIM 卡托的密封圈。密封圈可以很好的防尘防水,但更换配件后,要注意密封圈是否安装到位。



iPhone 7 Plus最全拆解来了!43张图告诉你谁抢走了耳机孔



iPhone 7 Plus最全拆解来了!43张图告诉你谁抢走了耳机孔

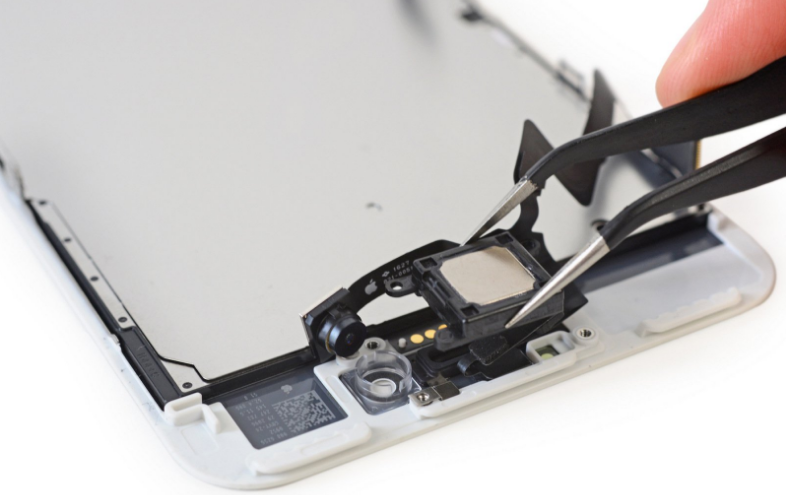

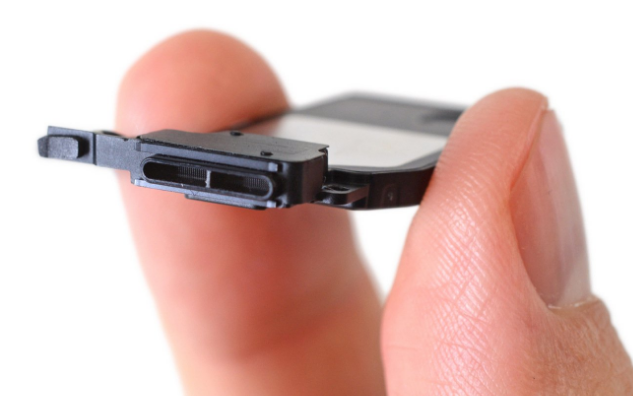

       这是 iPhone 7 Plus 的听筒,同时可以作为第二个扬声器,实现立体声。



       剩下的就是前置摄像头的连接线了。



iPhone 7 Plus最全拆解来了!43张图告诉你谁抢走了耳机孔

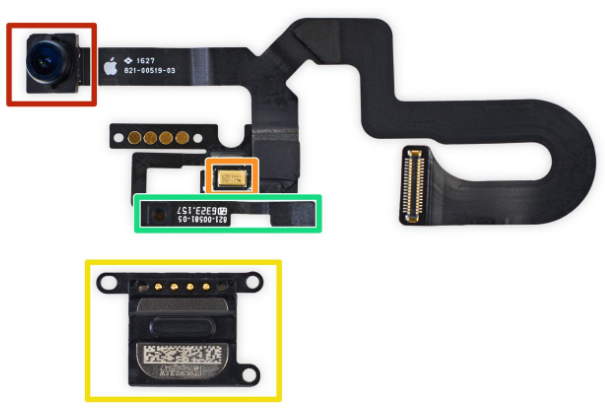

       上面的零件包括:



       红色:前置摄像头

       橙色:麦克风

       黄色:立体声扬声器

       绿色:距离和环境光传感器



iPhone 7 Plus最全拆解来了!43张图告诉你谁抢走了耳机孔

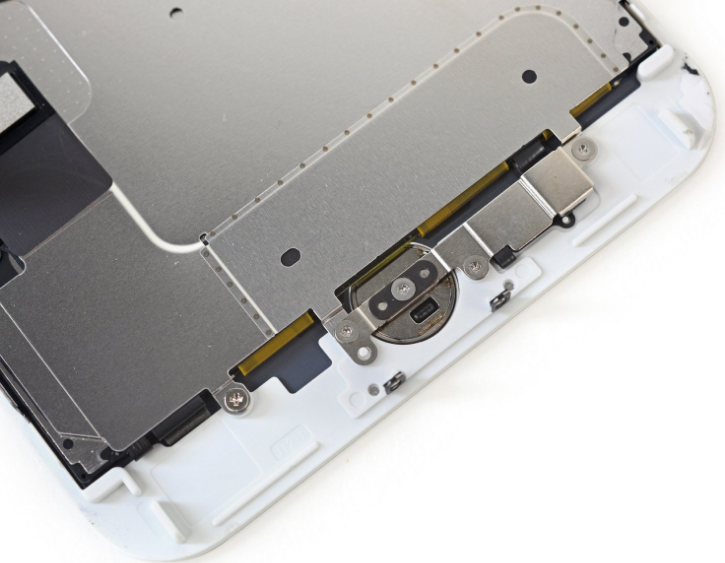

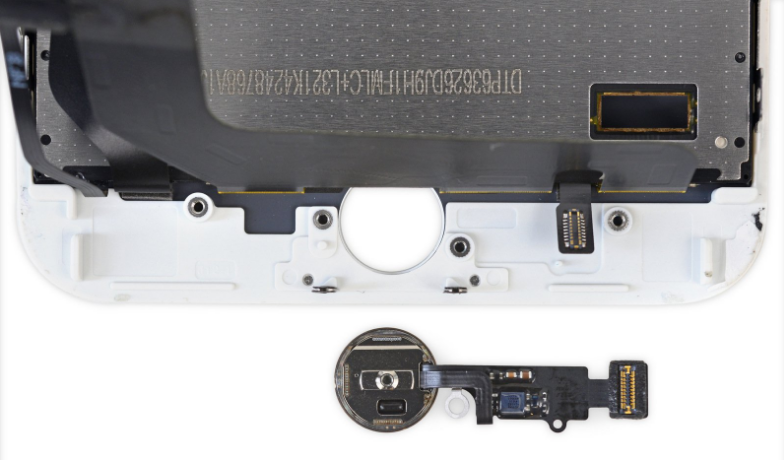

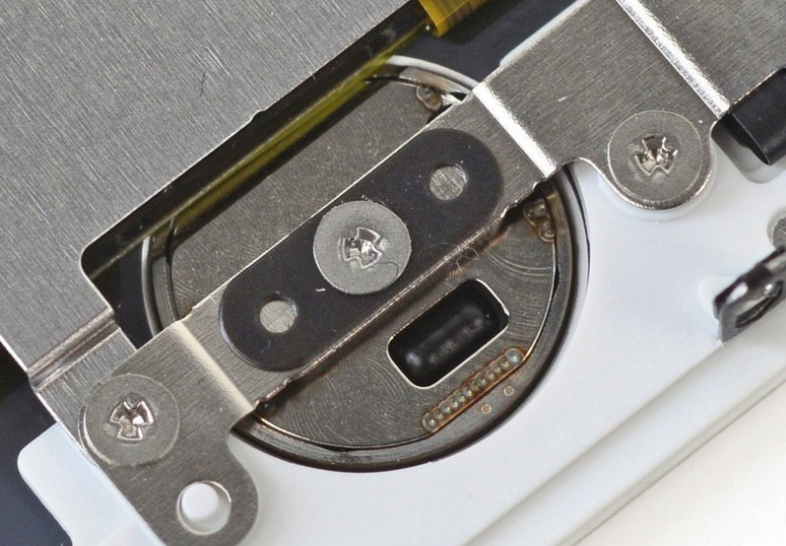

       这是全新的力感应 Home 键,没有任何粘合剂



iPhone 7 Plus最全拆解来了!43张图告诉你谁抢走了耳机孔



iPhone 7 Plus最全拆解来了!43张图告诉你谁抢走了耳机孔



iPhone 7 Plus最全拆解来了!43张图告诉你谁抢走了耳机孔

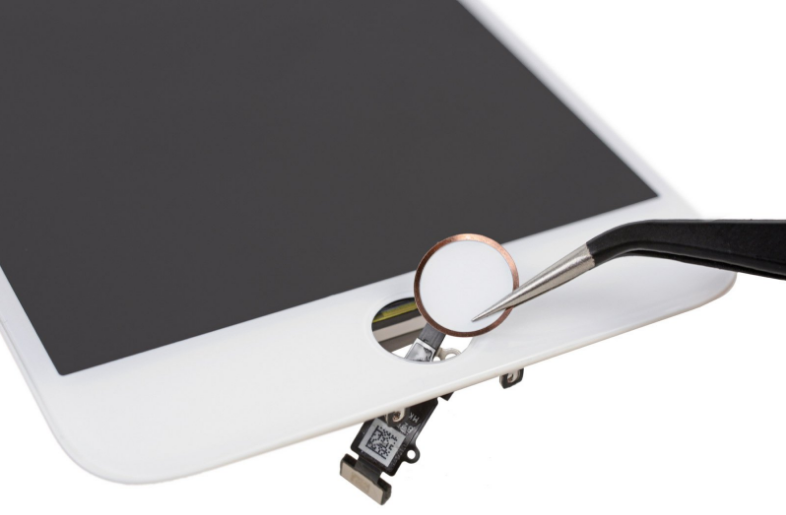

       iPhone 7 Plus 的 Home 键已经变成传感器,并没有按钮。



iPhone 7 Plus最全拆解来了!43张图告诉你谁抢走了耳机孔



iPhone 7 Plus最全拆解来了!43张图告诉你谁抢走了耳机孔



iPhone 7 Plus最全拆解来了!43张图告诉你谁抢走了耳机孔

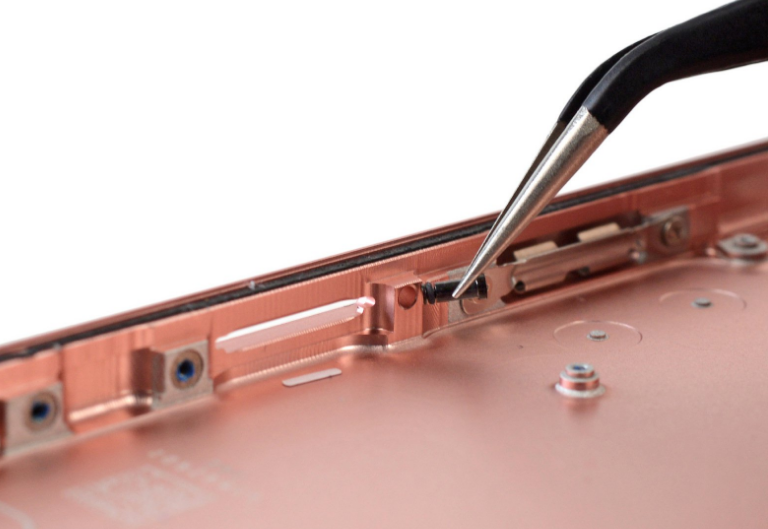

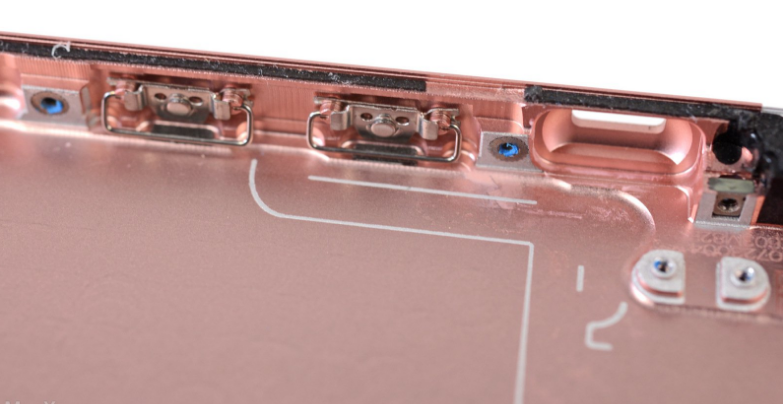

       iPhone 7 的静音拨动开关



iPhone 7 Plus最全拆解来了!43张图告诉你谁抢走了耳机孔



iPhone 7 Plus最全拆解来了!43张图告诉你谁抢走了耳机孔
