NAS数据恢复 - 当RAID5出现故障时

故障描述

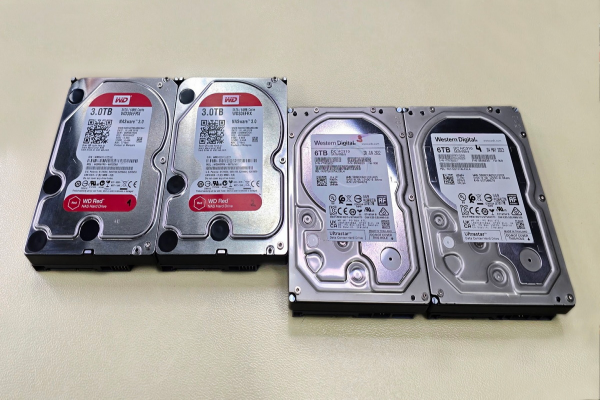

：这台威联通 NAS的用户决定逐步将原有的3TB硬盘更换为新的6TB硬盘。他们更换一块硬盘，让阵列重建，然后再更换下一块硬盘，再次重建，以此类推。问题出在新插入的一块6TB硬盘发生故障时。NAS开始报告硬盘错误（ATA错误），阵列崩溃了。 然而，RAID 5 应该能够应对单个硬盘故障。在后续的重建过程中，发现阵列中又有一块硬盘被意外移除。原因尚不完全清楚，因为该硬盘本身通过了测试，没有任何错误。 我们的分析显示，每个硬盘都包含多个分区——系统分区、交换分区和两个大型 RAID 区域。原始数据仍然保留在第一个 RAID 分区（约 2.7 TB）上，而 6 TB 硬盘上新创建的分区并不完整。 威联通NAS 处理 RAID 的方式并非完全标准。它并非采用传统的单个 RAID 5 阵列，而是使用其独有的 X-RAID 技术，该技术将硬盘划分为多个称为“区域”的部分。每个区域的大小始终根据阵列中最小的硬盘来确定。当插入容量更大的硬盘时，威联通NAS 会仅使用与较小硬盘容量相匹配的部分来保持兼容性。剩余容量会被划分到一个新的区域中，并从中创建一个新的 RAID 5 阵列，并将其逻辑连接到原有的 RAID 5 阵列。这就是为什么在 6TB 硬盘上会出现两个 RAID 分区的原因——第一个分区与原有的 3TB 硬盘容量相匹配（约 2.7TB），第二个分区则预留了容量扩展的空间。然而，在这个特定的案例中，由于需要添加容量相同的硬盘才能完成扩展，因此新区域始终未能完全组装。元数据中出现了额外的成员，导致整个阵列无法访问。 这导致阵列重建过程中出现了一些小问题。Btrfs 文件系统也受到了损坏。在排除“故障”驱动器并找到正确的 Btrfs 超级块后，我们成功恢复了完整的目录结构并找回了数据。

这台威联通 NAS的用户决定逐步将原有的3TB硬盘更换为新的6TB硬盘。他们更换一块硬盘，让阵列重建，然后再更换下一块硬盘，再次重建，以此类推。问题出在新插入的一块6TB硬盘发生故障时。NAS开始报告硬盘错误（ATA错误），阵列崩溃了。 然而，RAID 5 应该能够应对单个硬盘故障。在后续的重建过程中，发现阵列中又有一块硬盘被意外移除。原因尚不完全清楚，因为该硬盘本身通过了测试，没有任何错误。 我们的分析显示，每个硬盘都包含多个分区——系统分区、交换分区和两个大型 RAID 区域。原始数据仍然保留在第一个 RAID 分区（约 2.7 TB）上，而 6 TB 硬盘上新创建的分区并不完整。 威联通NAS 处理 RAID 的方式并非完全标准。它并非采用传统的单个 RAID 5 阵列，而是使用其独有的 X-RAID 技术，该技术将硬盘划分为多个称为“区域”的部分。每个区域的大小始终根据阵列中最小的硬盘来确定。当插入容量更大的硬盘时，威联通NAS 会仅使用与较小硬盘容量相匹配的部分来保持兼容性。剩余容量会被划分到一个新的区域中，并从中创建一个新的 RAID 5 阵列，并将其逻辑连接到原有的 RAID 5 阵列。这就是为什么在 6TB 硬盘上会出现两个 RAID 分区的原因——第一个分区与原有的 3TB 硬盘容量相匹配（约 2.7TB），第二个分区则预留了容量扩展的空间。然而，在这个特定的案例中，由于需要添加容量相同的硬盘才能完成扩展，因此新区域始终未能完全组装。元数据中出现了额外的成员，导致整个阵列无法访问。 这导致阵列重建过程中出现了一些小问题。Btrfs 文件系统也受到了损坏。在排除“故障”驱动器并找到正确的 Btrfs 超级块后，我们成功恢复了完整的目录结构并找回了数据。

检查恢复

： NAS中RAID阵列故障的常见原因 一个或多个硬盘发生物理故障——这是导致 RAID 阵列中断的最常见原因。NAS 中的硬盘 24/7 全天候持续运行，承受着更高的热应力和机械应力。随着时间的推移，会出现坏扇区、轴承噪音或电子元件故障。如果 RAID 5 阵列中一个硬盘发生故障，阵列通常仍能继续运行；但如果第二个硬盘也发生故障，数据通常将无法访问。 突然出现的ATA或SMART错误——即使乍看之下健康的硬盘也可能开始报告通信错误，即ATA错误。同样，SMART属性也可能揭示坏扇区或不稳定的盘片表面。这些错误会导致NAS将硬盘标记为故障——即使它物理上仍然可以正常工作——并将其从阵列中移除。 硬盘更换后重建失败——当硬盘更换后，NAS 会启动重建过程：重新计算奇偶校验并重建数据。如果在此过程中发生错误（例如新硬盘故障、断电、写入错误），重建将无法完成，整个阵列可能会崩溃。这正是此 Netgear NAS 故障案例的根本原因。 NAS控制器或电源故障——并非只有硬盘会发生故障。RAID控制器、电源或NAS固件故障都可能导致阵列无法访问。在这种情况下，硬盘物理状态良好，但NAS无法正确读取它们。 文件系统损坏（例如 Btrfs 或 EXT4） ——即使 RAID 配置正确，文件系统仍然可能是问题所在。断电、写入失败或硬盘故障都可能导致 Btrfs 或 EXT4 进入不一致状态。此时，用户将看不到任何数据，即使数据实际存在于硬盘上。
