西数M.2硬盘短接电路后数据能恢复吗？

西数M.2固态硬盘在主板上短接电路，通常是为了绕过主控芯片或激活底层调试接口，以便直接读取NAND闪存颗粒中的数据。这种操作能否成功以及数据能修复到什么程度，完全取决于设备当前的物理状态、主控型号、固件完整性以及短接点位的准确性。 技王数据恢复

如果仅仅是文件系统逻辑错误或轻微的控制信号异常，通过正确的短接或专用读取器直接提取NAND数据，恢复成功率较高；但如果涉及主控烧毁、NAND颗粒物理损坏或固件区严重丢失，数据恢复的难度将呈指数级上升，甚至无法实现完整恢复。对于普通用户而言，自行短接的风险远大于收益，建议立即停止通电并寻求专业帮助。 www.sosit.com.cn

短接电路的本质与适用边界

在M.2 SSD中，短接通常指的是连接PCB板上的特定测试点（Test Points）或引脚，以改变设备的启动行为或进入工厂维护模式。这种行为并非通用的修复手段，而是一种针对特定主控方案的底层干预措施。 技王数据恢复

对于部分采用群联（Phison）、慧荣（SMI）等通用主控的固态硬盘，存在公开的短接方案，旨在屏蔽主控校验或直接引导读取程序。然而，西数（Western Digital）作为原厂设计厂商，其高端系列往往采用自研主控和私有协议，公开的短接点位信息极少，且不同批次、不同容量的产品电路设计可能存在差异。因此，判断数据能否恢复的核心在于确认故障的性质：如果是由于主板供电不稳、接口接触不良或简单的固件配置错误导致的识别失败，通过短接重置或重新焊接可能解决问题，此时数据通常是完整的；但如果是因为主控芯片过热击穿、NAND闪存颗粒出现坏块或磨损均衡算法失效，单纯的电路短接无法修复物理损伤。

技王数据恢复

西数M.2 SSD的特殊性：自研主控与加密风险

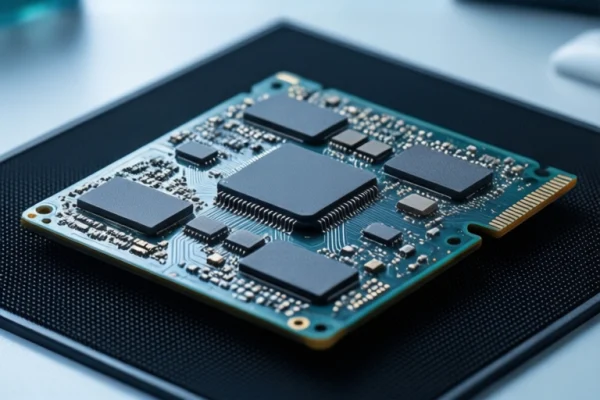

M.2 SSD的内部架构包含主控芯片、NAND Flash存储颗粒以及缓存DRAM。主控负责管理数据的读写、磨损均衡、垃圾回收以及加密解密。现代SSD普遍支持硬件加密（如OPAL标准），数据在写入NAND时即被加密，密钥存储在主控的安全区域。

技王数据恢复

如果主控损坏，即使完美读取了NAND颗粒中的所有二进制数据，没有正确的密钥也无法解密这些数据。因此，短接电路模式主要适用于非加密或密钥未受损的逻辑层故障，对于涉及加密密钥丢失或主控物理损坏的情况，其作用极为有限，甚至无效。西数原厂盘因自研主控和私有协议的限制，使得公开短接方案极少且风险高，普通用户难以准确判断短接点位，极易导致二次损坏。

www.sosit.com.cn

普通用户的安全止损步骤

面对疑似损坏的西数M.2 SSD，遵循严格的数据保护原则是最大化恢复成功率的基础。第一原则是停止写入，任何新的数据写入都会覆盖原有的文件碎片，尤其是SSD的垃圾回收机制会在后台自动清理空闲块，加速数据永久消失的过程。第二原则是避免反复通电，频繁的电流冲击会加剧已受损电路的不稳定性，可能导致原本可以挽救的微观物理缺陷演变为宏观断路。 技王数据恢复

对于普通用户而言，最安全的做法是不要自行尝试短接电路。错误的短接可能导致短路，烧毁主板或其他组件，甚至产生高温熔化PCB线路。如果数据至关重要，应将硬盘从主机中取出，放入防静电袋，并送往具备洁净室环境和专业读取设备的数据恢复机构。他们能够通过X光检查NAND颗粒布局，使用专用工具直接读取颗粒数据，并在必要时进行芯片级移植或固件重构，这是在主板上简单短接无法实现的深度恢复手段。 www.sosit.com.cn

专业恢复与自行短接的风险对比

在进行任何短接或硬件干预之前，必须严格区分“数据备份”与“数据恢复”的概念差异。备份是在系统正常或基本可读写状态下，将现有数据复制到另一个安全介质中；而恢复是在数据已经丢失、不可访问或介质损坏的情况下，尝试从原始存储介质中提取可用信息的补救措施。

短接电路模式属于恢复层面的极端操作，它不再追求系统的正常运行，而是试图突破控制层的限制，直接获取存储层的数据。如果硬盘还能被电脑短暂识别，或者在某些模式下可以读取部分文件，首要任务绝不是立即进行短接测试，而是尽快制作全盘镜像（Image）。镜像是将整个NAND闪存的内容按位复制到一个大容量存储设备上，后续的所有分析、修复和数据提取工作都在镜像副本上进行，从而避免对原盘造成二次写入伤害。一旦跳过镜像步骤直接进行短接或反复通电测试，极有可能因电压波动、静电干扰或错误的电气连接导致原本完好的NAND颗粒进一步损坏，使得原本有希望恢复的数据彻底消失。

分情况判断与下一步行动

• 电脑完全无法识别硬盘，BIOS中无显示：可能为主控损坏、固件丢失或接口物理断裂。建议立即停止通电，检查接口物理连接，送检专业机构。
• 硬盘识别但容量显示为0或异常小：可能为固件表损坏或NAND映射错误。严禁格式化，需制作全盘镜像，尝试固件修复或NAND重组。
• 文件乱码或部分文件无法打开：可能为文件系统错误或部分NAND坏块。使用只读工具扫描，复制重要文件，避免任何写入操作。
• 通电后发热严重或风扇狂转：可能为电路短路或主控过载。立即断电，切勿再次尝试短接或开机。

综上所述，西数M.2硬盘在主板上进行短接电路模式的操作，其数据恢复效果具有高度的不确定性和局限性。它仅适用于极少数特定主控型号的特定逻辑故障场景，且伴随着极高的操作风险。对于大多数用户而言，依赖短接来修复数据是不现实且不安全的。真正的数据恢复依赖于对存储介质的深入理解、专业的读取设备以及严谨的操作流程。在面对数据丢失时，保持冷静，停止一切可疑操作，寻求专业支持，才是保护数字资产的最佳途径。
